煤粉制备站



产品介绍:郑矿机器风扫磨煤粉制备站工程,由原煤储运系统、粉磨系统、收粉系统、电气及仪表自动化系统组成。风扫煤磨热风入口管道及煤风出口管道设置有泄爆阀及氮气保护接口,对设备及系统安全进行保护。选粉机设备采用变频电机调速,通过对变频器的调整可远程实现对选粉机出粉细度的控制。

产能:5-30万吨/年

主要设备:风扫磨、动态选粉机、防爆除尘器

突出优势

★、主要设备:

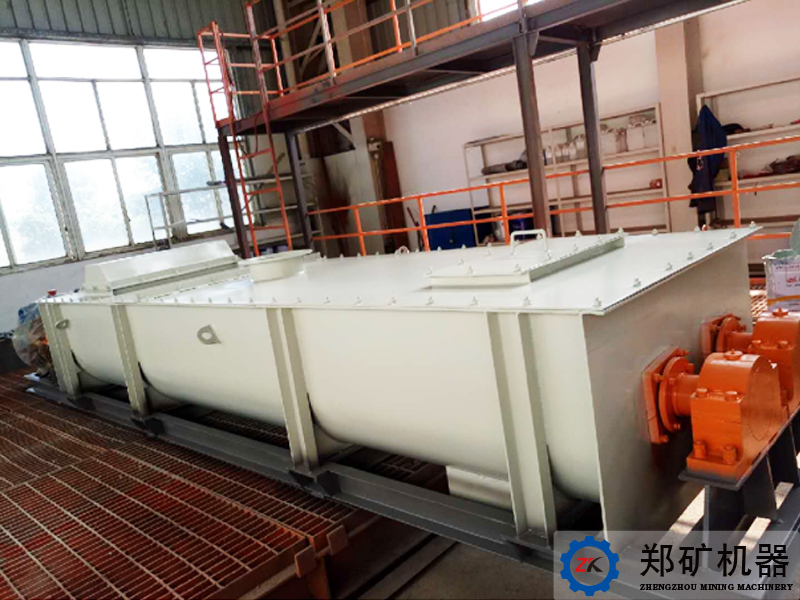

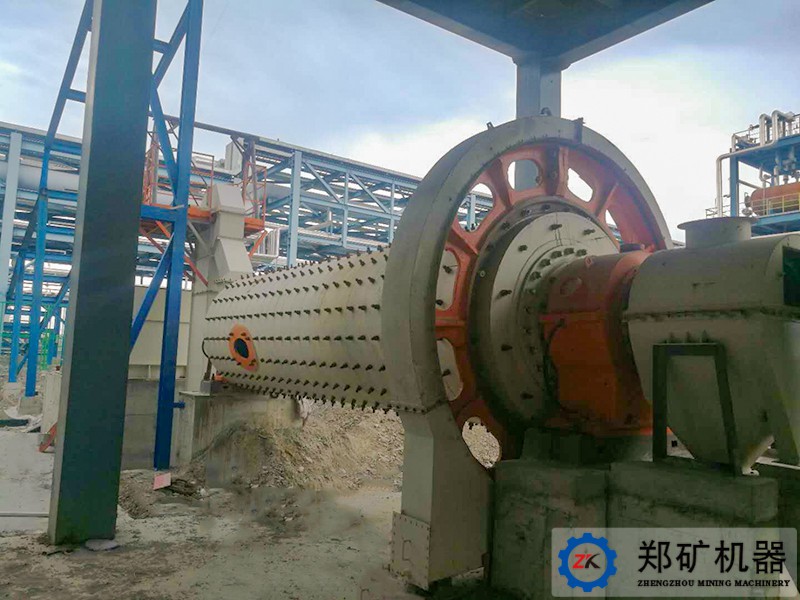

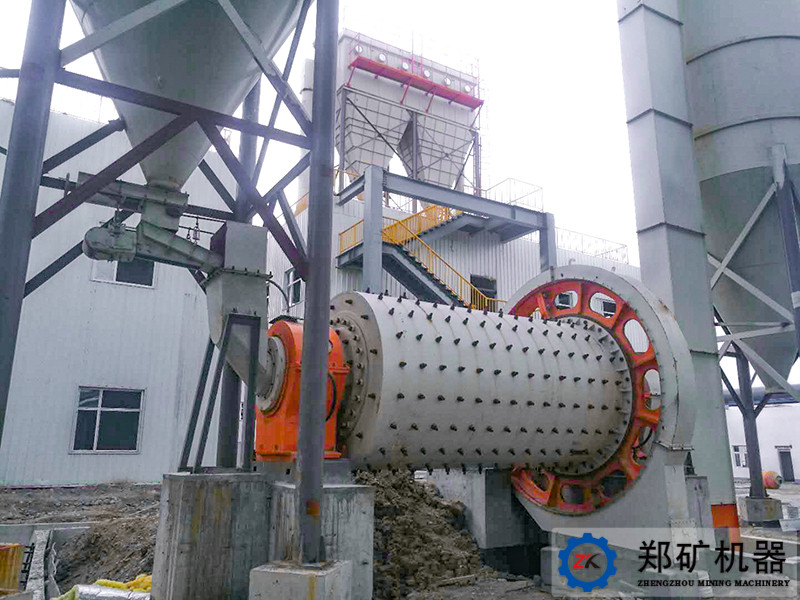

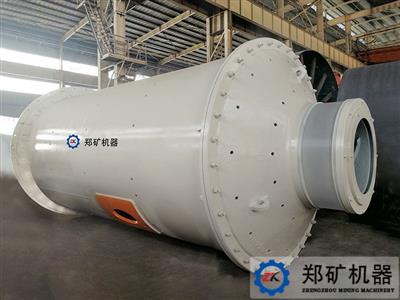

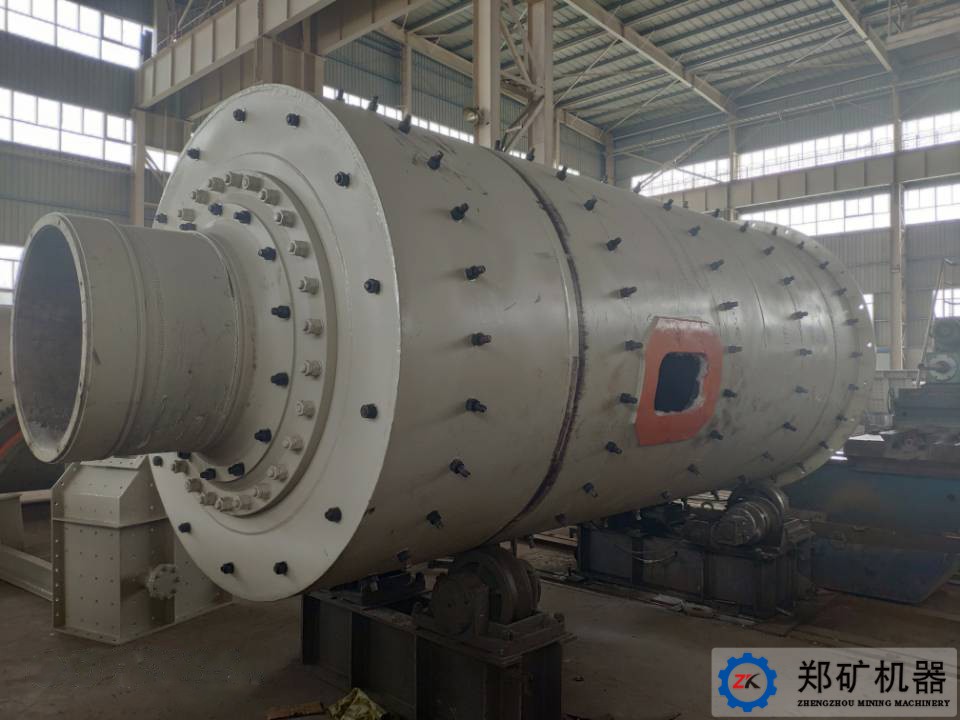

   (一)2.2×4.4m风扫煤磨

产品用途:

   主要用于为该项目的锅炉煤粉燃料。该设备具有烘干兼粉磨、运行可靠、连续作业、生产能力大、粉磨效率高的特点,是煤粉制备的理想设备。

工作原理:

    合格的原煤经喂料设备由进料装置进入磨内,热风由进风管进入磨内,随着磨机筒体的旋转,煤与热风在磨进行热交换,煤在磨内被粉碎和研磨,在煤被研磨的同时,细粉被通过磨内的热风,经由出料装置带出磨机。

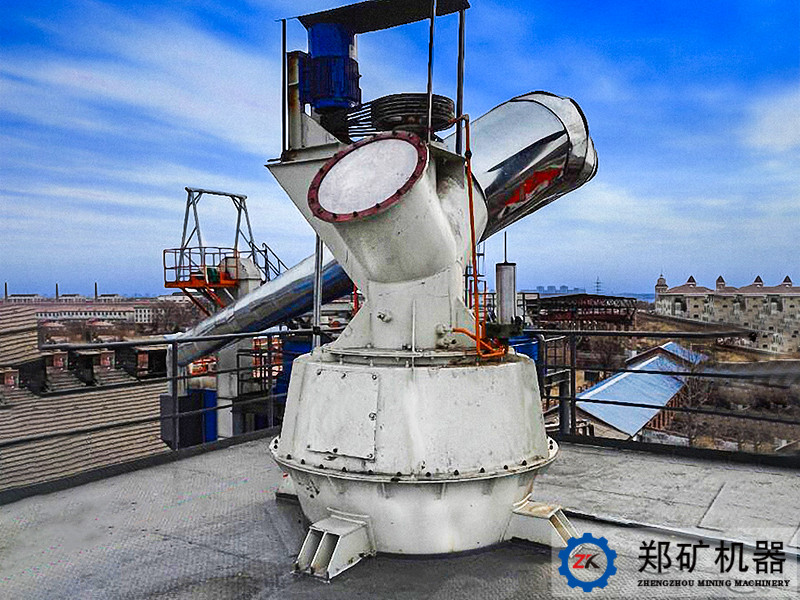

   (二)MD350动态选粉机

产品用途:

   煤磨动态选粉机主要适用于煤粉制造过程中的煤粉的分级。

工作原理:

   粉磨后的煤粉随磨内气体,从壳体下部进气口进入壳体,在沿壳体上升过程中,由于气流速度的减慢,大量的粗粉沉积下来,由壳体排料口排出。含大量细粉的气体经过一定角度的固定导风叶片及转子的格板形成涡流,物料受气流作用分成粗粉、细粉。靠这种独特的结构使物料能得到多次重复分选,而每次分选都是根据明确的力的平衡来完成,即在转子与壳体之间形成一个均衡稳定的水平旋涡流,使物料在选粉区停留时间相当长,更便于保证选粉细度,提高选粉效率,提高整个煤磨系统的产量。





 ( 三)高浓度防爆型袋式收尘器PPW600-M

产品工作原理及其特点:

   1、高浓度防爆型袋式收尘器是郑矿机器专门为根据煤粉制备收粉定制的收尘设备,它具有收尘效率高,适用高浓度含尘气体,每个室设置防爆门,安全性高。

   2、该收尘器由灰斗、上箱休、中箱体、下箱体等部分组成,上、中、下箱体为分室结构。工作时,含煤粉气体由进风道进入灰斗,粗尘粒直接落入灰斗底部,细尘粒随气流转折向上进入中、下箱体,粉尘积附在滤袋外表面,过滤后的气体进入上箱体至净气集合管一排风道,经排风机排至大气。

   3、清灰过程是先切断该室的净气出口风道,使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰,切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗,避免了粉尘在脱离滤袋表面后又随气流集到相邻滤袋表面的现象,使滤袋清灰彻底,并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。

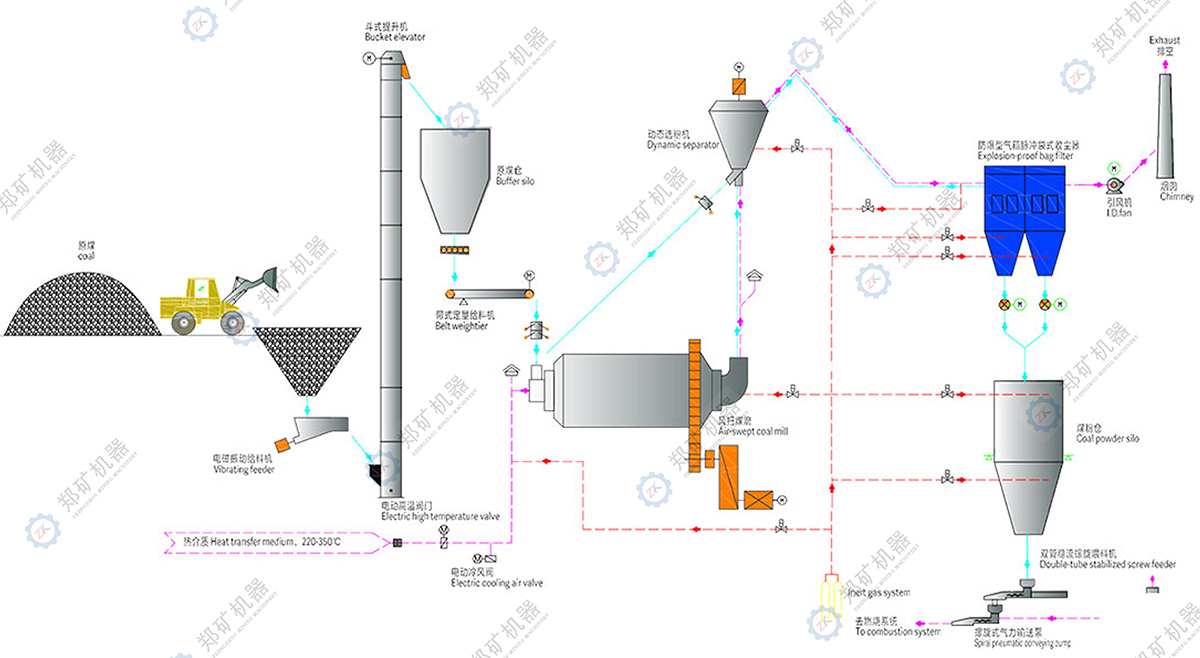

工艺流程

★、原煤贮运系统
    1、粒度<35mm、含水量<15%的原煤由自卸汽车送运至原煤煤棚,存于煤棚的原煤经装载机装入受煤斗,受煤斗内的原煤通过调速喂料皮带机均匀喂料至斗式提升机,原煤经提升机提升至所需高度后将原煤卸出,经过双层锁风阀进入制粉系统。
    2、受煤斗与振动给料机之间设置有棒条阀,可在调速喂料皮带机检修时关闭棒条阀,利于检修操作。调速喂料皮带机可实现调速功能,利于生成操作和管理。调速喂料皮带机上部设置有除铁器,可将原煤中参杂的铁屑除掉,避免了铁屑对系统造成的威胁。
★、制粉系统
   1、原煤储运系统来的原煤进入风扫煤磨,经过研磨,煤粉与200℃~350℃的热风进行传质传热,水分自煤进入烟气,煤粉被热风烘干,而后,煤粉随气流进入选粉机分选,选出的粗粉再次回到磨内研磨,细粉则继续随气流经煤风管道进入收粉系统。
   2、风扫煤磨热风入口管道及煤风出口管道设置有泄爆阀及氮气保护接口,对设备及系统安全进行保护。选粉机采用变频电机调速,通对变频器的调整可远程实现对选粉机出粉细度的控制。
★、收粉系统
    选粉机排出的合格细度的煤粉在设置在防爆型袋式收尘器后的引风机负压作用下,通过煤风管道进入防爆型袋式收尘器,经过设在在收尘器内部的滤袋过滤后,煤粉被捕集并落入收尘器下部煤粉斗,被收尘器过滤净化后的烟气经引风机通过过烟囱排至大气。存于煤粉斗的煤粉经星型卸料器和螺旋输送机卸入斗式提升机,经斗式提升机提升至煤粉仓顶,通过设置在仓顶的螺旋输送机送入煤粉仓。
★、原煤贮运系统
    1、粒度<35mm、含水量<15%的原煤由自卸汽车送运至原煤煤棚,存于煤棚的原煤经装载机装入受煤斗,受煤斗内的原煤通过调速喂料皮带机均匀喂料至斗式提升机,原煤经提升机提升至所需高度后将原煤卸出,经过双层锁风阀进入制粉系统。
    2、受煤斗与振动给料机之间设置有棒条阀,可在调速喂料皮带机检修时关闭棒条阀,利于检修操作。调速喂料皮带机可实现调速功能,利于生成操作和管理。调速喂料皮带机上部设置有除铁器,可将原煤中参杂的铁屑除掉,避免了铁屑对系统造成的威胁。
★、制粉系统
   1、原煤储运系统来的原煤进入风扫煤磨,经过研磨,煤粉与200℃~350℃的热风进行传质传热,水分自煤进入烟气,煤粉被热风烘干,而后,煤粉随气流进入选粉机分选,选出的粗粉再次回到磨内研磨,细粉则继续随气流经煤风管道进入收粉系统。
   2、风扫煤磨热风入口管道及煤风出口管道设置有泄爆阀及氮气保护接口,对设备及系统安全进行保护。选粉机采用变频电机调速,通对变频器的调整可远程实现对选粉机出粉细度的控制。
★、收粉系统

   选粉机排出的合格细度的煤粉在防爆型袋式收尘器引风机负压作用下,通过煤风管道进入防爆型袋式收尘器,煤粉被捕集并落入收尘器下部煤粉斗,过滤净化后的烟气经引风机由烟囱排至大气。存于煤粉斗的煤粉经星型卸料器和螺旋输送机送入煤粉仓。



技术参数

主要设备\产能(t/h) 3 6 10 14 16 20 25 30
主要配套设备型号及技术经济指标
带式定量给料机 DEL-500 DEL-500 DEL-650 DEL-650 DEL-800 DEL-800 DEL-800 DEL-1000
风扫煤磨机(m) φ1.7×2.5 φφ2.2×3 φ2.4×4.75 φ2.6×5.25 φ2.9×4.7 φ3.2×4.7 φ3.2×5.8 φ3.5×6.0
筒体容积/m3 5.7 9.7 19.25 24.5 31 37.8 46.6 57.7
*大装球量/t 7.5 13 22 30 35 44 55 64
风扫煤磨机功率 /kW 95 180 280 400 560 710 900 1000
动态选粉机 MD200AP MD200AP MD350AP MD500AP MD700AP MD700AP MD850AP MD1000AP
选粉机功率 /kW 11 11 18.5 18.5 22 22 30 45
煤粉细度R90 ≤8%
煤粉水分 ≤2%
热风进口温度/℃ 220-350
磨机出口风温/℃ 60-70
排 放 浓 度/(mg/Nm3) 30

年工作日天数/天



300

操作人数/(人/班)





相关案例:





山东泰安新环能年产25万吨煤粉制备 汉中锌业煤粉制备项目 凯赛(乌苏)生物材料煤粉制备项目
