棒磨机

棒磨机生产厂家

产品简介本公司棒磨机产品有为溢流式卸料,有干式和湿式生产两个系列,共计十五个型号,配套主电机功率22KW-2000KW,能满足0.62-250t/h范围能各种物料的粉磨需求。

处理量0.62-250t/h

型号φ0.9×1.8-φ3.6×5.4

重量: 5.7-150t

广泛用在人工石砂、选矿厂、化工厂电力部门

突出优势

棒磨机是一种筒体内所装载研磨体为钢棒的磨机。棒磨机一般是采用湿式溢流型,广泛用在人工石砂、选矿厂、化工厂电力部门。

1、棒磨机的特点是在磨矿过程中,磨矿介质与矿石呈线接触,所以具有选择性磨碎作用;

2、产品粒度比较均匀,过粉碎矿粒少;

3、在用于粗磨时,棒磨机的处理量大于同规格的球磨机,反之亦然;

4、运行稳定,节能降耗,产量高。



工作原理

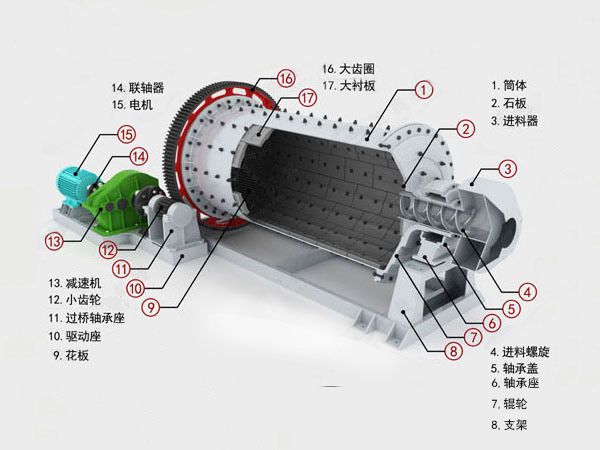

       棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。

     当要求产品粒度80%小于2.0%至0.5毫米时,一般采用棒磨机,棒磨机的产品粒度,一般*大不超过4.7毫米,*小不小于0.4毫米,棒磨机的给矿粒度为80%小于20毫米至4毫米,给矿粒度*大也可达50毫米。由于磨棒的材质等原因,磨棒的长度不能超过6.1米,否则会造成乱棒等恶果,因此棒解机的规格还没有超过规格4.6×6.3米。

     矿石给入棒磨机时,粗颗粒在给矿端,细颗粒在排矿端:因此棒群在运转中不能作到平行而处于倾斜,这也是限制磨棒不能太长的一个原因。

    棒磨机的破碎比为15:1至20:1,国外大部分选厂的常规碎磨流程是由破碎机、棒磨机、球磨机组成,我国选矿厂采用棒磨机的不多,球磨机的给矿粒度偏高,造成能耗、磨矿介质消耗、衬板消耗等偏大。棒磨机由于磨棒处于线接触,所以大的物料*先受到磨碎,具有选择性磨碎作用因此产品粒度范围较窄,产品粒度均匀,过粉碎现象较少,磨矿效率较高


部分型号参数

型号 筒体直径 (mm) 筒体长度 (mm) 电机型号 电机功率 (kW) 电机转(r/min) 长 (mm) 宽 (mm) 高 (mm) 处理能力(t/h) 有效容积(m3) 重量(kg)
MBY 0918 900 1800 Y225M-8 22 730 4980 2370 2020 0.62~3.2 0.9 5700
MBY 0924 900 2400 Y250M-8 30 730 5670 3280 2020 0.81~4.3 1.2 5880
MBY 1224 1200 2400 Y280M-8 45 730 6450 2800 2500 0.4~4.9 2.28 12308
MBY 1530 1500 3000 JR125-8 95 725 7935 3185 2280 5 19990
MBYg 1530 1500 3000 JR117-8 80 725 7253 3070 2280 2.4~7.5 5 21210
MBYg 2130 2100 3000 JR136-8 180 735 8122 4220 3073 14~35 9 42123.5
MBYg 2136 2100 3600 JR137-8 210 735 8958 4320 3025 43~61 10.8 45800.5
MBYg 2430 2400 3000 JR138-8 280 735 9004.5 4836.4 3490 11.5 55795
MBYg 2732 2700 3200 JR157-8 320 750 10509 5000 3620 15.7 83110
MBYg 2736 2700 3600 JR158-8 380 743 10764 5750 3620 32~86 17.7 90441
MBY 2740 2700 4000 TDMK400-32 400 187.5 12300 5700 4700 43~110 20.4 75000
MBY 3040 3000 4000 JR1510-8 570 740 9800 3900 3900 54~135 26 90000
MBY 3245 3200 4500 TDMK800-36 800 167 14600 7000 5300 64~180 31 113000
MBY 3645 3600 4500 TDMK1250-40 1250 150 15200 8800 6800 80~230 41.8 139000
MBY 3654 3600 5400 TDMK1600-40 1600 150 15900 8800 6800 100~250 49.7 150000
