DJ大倾角带式输送机

DJ型大倾角输送机



    大倾角皮带机采用的是有波纹挡边和横隔板的输送带,其许用的输送倾角可达90°,因而可以节约占地面积,节省设备投资和土建费用,具有较高的综合经济效益,是大倾角输送和垂直提升的理想设备。

产品型号: DJ500-DJ800

倾      角: 30~90度

产      能:84-360m³/h

适用范围:冶金、煤炭、交通、水电、化工、港口等行业。

24小时服务热线:
突出优势

   本公司DJ大倾角皮带机据其采用的输送基带宽度可分为三个系列,每个系列根据不同的挡边高度又各有三个产品,能满足倾角30-90°之间,粒度小于180mm物料的输送,每小时输送物料84-360m3。

1、结构简单、运行平稳、噪声小、运行可靠、能耗小

2、衔接方便。可在机头和机尾设置任意长度的水平输送段,便于和其它设备衔接

3、输送量大。由于输送带具有波纹挡边,其装载端面增大,在相同倾角时,比通用带式输送机的输送量大

4、采用的是有波纹挡边和横隔板的输送带,其许用的输送倾角可达90°,节约占地面积,节省投资和土建费用。


工作原理

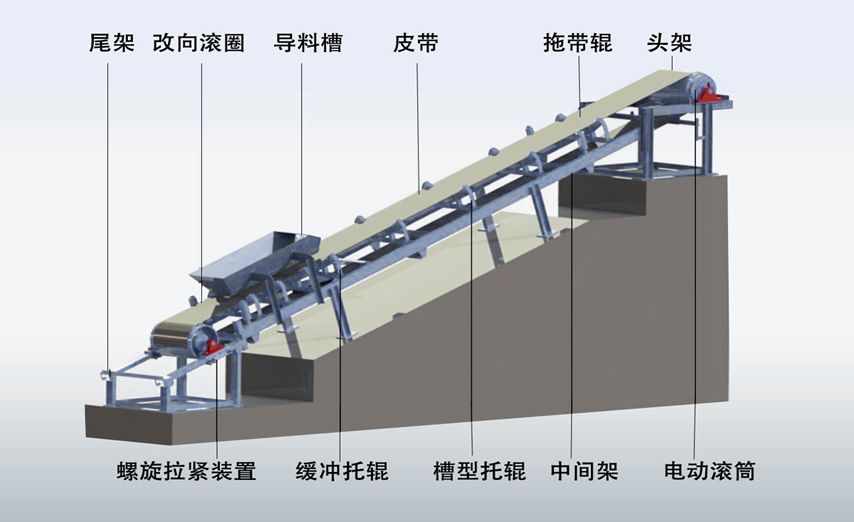

     大倾角带式输送机的输送带起到曳引和承载作用,输送带的波状挡边、横隔板和基带形成了输送物料的“闸”形容器。在电动机的带动下,输送带带动物料上行,从而实现大倾角输送。皮带输送机设备主要由头部传动装置,尾部拉紧装置和输送胶带构成。其牵引构件和承载构件是一条无端的胶带,胶带绕在机架两端的传动滚筒和改向滚筒上,尾部有张紧装置张紧,在沿胶带长度方向上用托辊支撑,构成封闭循环回路。当驱动装置驱动传动滚筒回转时,由传动滚筒与胶带间的摩擦力带动胶带运行。被输送物料一般由导料槽加至胶带上,物料随着胶带的移动被运送到头部的卸料装置进行卸料。

技术参数

型号

基带宽B

(mm)

挡边高H

(mm)

横隔板间距

(mm)

带速v

(m/s)

倾角β

(°)

输送量Q

(m³/h)

被输送物料块度

(mm)

功率N

(kW)

DJ500

500

80



126~252

0.8~2.0

30~90

84

100

1.5~18.5

100

112

120

126~378

138

DJ650

650

80



126~252

0.8~2.0

156

140

1.5~22

100

172

120

126~378

186

DJ800

800

80



126~252

0.8~2.0

186

180

2.2~45

100

318

120

126~378

360

注:表中输送量是按30°倾角、改规格许用带速和横隔板间距计算的。
