煤泥烘干机

煤泥烘干机



    产品介绍:煤泥烘干机是我公司在现有烘干机的基础上开发研制而成的新型专用煤泥烘干设备,煤泥烘干机具有解聚机构、活动篦条式翼板、清扫装置和破碎撞击打散装置,能够烘干普通回转烘干机无法处理的粘性物料,是针对粘性滤饼状物料开发设计的产品。
    产量:2-46t/h
    型号:Ø1.2×12m—Ø4×42m
    应用领域:煤泥、水洗精煤、城市污泥、煤泥、氯化胆碱、赤泥、生物废渣等粘性滤饼物料的烘干。
24小时服务热线:
突出优势

 本公司煤泥烘干机产品据其筒体尺寸有14种规格型号,范围为Ø1.2×12m—Ø4.2×42m,筒体转速2.09-5r/min,配套主电机功率11-400KW,每小时能烘干2-46吨的物料。

  1、煤泥烘干机处理能力大,适合单机生产能力为1t/h~40t/h的规模生产。

  2、煤泥烘干机运行成本低,体积传热系数高达300-450kcal/m3·℃·h

  3、筒体的转速可以无级调节,通过对转筒转速的调节和干燥机进风温度的调节,可以适应不同形态的入料物料性质和满足不同的产品水份要求。

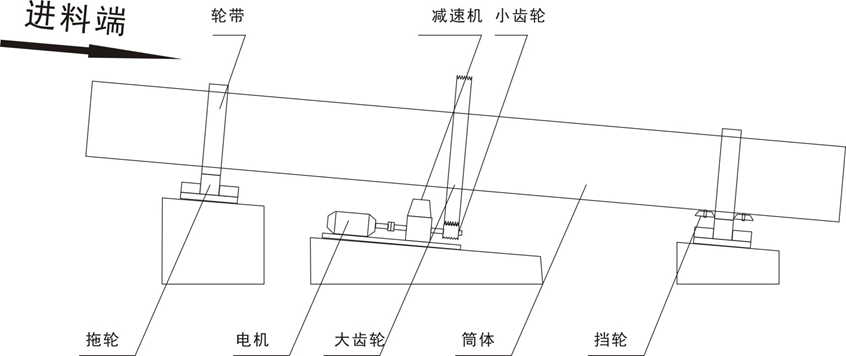

  4、设备运行可靠,抗过载能力强。采用调心式拖轮结构,降低磨损及动力消耗。采用专门挡轮结构,减少了设备倾斜工作带来的水平推力。


工作原理
1、煤泥由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端,加料管道的斜度要大于物料的自然倾角,以便物料顺利流入煤泥烘干机内
2、煤泥烘干机圆筒是一个与水平线略成倾斜的旋转圆筒,物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的,随着圆筒的转动物料受重力作用运行到较底的一端,湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出
3、煤泥烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进,载热体一般分为热空气、烟道气等,载热体经干燥器以后一般需要旋风除尘器将气体内所带物料捕集下来,如需进一步减少尾气含尘量,还应经过袋式除除尘器或湿法除尘器后再放排放。
    1、煤泥由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端,加料管道的斜度要大于物料的自然倾角,以便物料顺利流入煤泥烘干机内
    2、煤泥烘干机圆筒是一个与水平线略成倾斜的旋转圆筒,物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的,随着圆筒的转动物料受重力作用运行到较底的一端,湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出
    3、煤泥烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进,载热体一般分为热空气、烟道气等,载热体经干燥器以后一般需要旋风除尘器将气体内所带物料捕集下来,如需进一步减少尾气含尘量,还应经过袋式除除尘器或湿法除尘器后再放排放。


技术参数
规格(m) 筒体 生产能力(t/h) 电机型号 功率(kW) 减速机
内径(mm) 长度(mm) 倾角(°) 转速(rpm)
φ1.2 X 12 1200 12000 1.8 5 2-5 Yl60LM-6 11 ZQ500
φ1.5 X l5 1500 15000 1.8 4.28 4-5 Yl60L-6 18.5 ZQ650
φl.8 X 18 1800 18000 1.8 5 6-8 Y200Ll-6 22 ZQ650
φ2.0 X 20 2000 20000 2 3.38 7-10 Y200L2-6 30 ZQ650
φ2.2 X 22 2200 22000 1.8 2.8 9-14 Y250M-6 45 ZQ650
φ2.4 X 24 2400 24000 2.5 2.82 14-16 Y280S-6 55 ZQ750
φ2 6 X 26 2600 26000 2.5 2.58 16-18 Y280M-6 75 ZQ850
φ2 8 X 28 2800 28000 2.5 2.55 20-22 Y315S-6 90 ZL115
φ3.0 X 30 3000 30000 2.5 2.69 22-24 Y315Ll-6 132 ZL130
φ3.2 X 32 3200 32000 2.5 2.6 24-26 Y315M-4 200 ZSY450
φ3.4 X 34 3400 34000 2.5 2.51 26-28 Y315L2-4 315 ZL130
φ3.6 X 34 3600 36000 2.5 2.51 30-40 Y315L2- 4 315 ZL130
φ4.0 X 46 4000 40000 2.5 2.09 40-45 YKK4003-4 400 ZSY630
φ4.2 X 42 4200 42000 2.5 2.09 45-46 YKK4005-4 400 ZSY630
更多产品型号、报价、相关配件,请联系我们: 183 3600 8373
