建筑陶粒回转窑

建筑陶粒回转窑



   产品介绍:陶粒窑主要用于煅烧半成品陶粒颗粒,分单筒回转窑和双筒插接回转窑两大类。其中双筒窑又分为预热窑和焙烧窑,预热窑用于干燥、预热用,焙烧窑用作烧成。
   电机功率:11-75KW
   适用物料: 页岩,黏土,污泥等
   燃料:煤,天然气,生物质燃料
   应用领域: 冶金、电力、化工、水泥、钢铁、选矿
24小时服务热线:
突出优势

   1) 回转窑传动采用变频调速,效率高,电耗低;

   2) 单位产品燃料能耗低;

   3) 负压操作,粉尘污染小;

   4) 工艺流程简单,同时完成烘干、造粒、煅烧;

   5)布置紧凑、系统设备重量轻、投资低。

工作原理

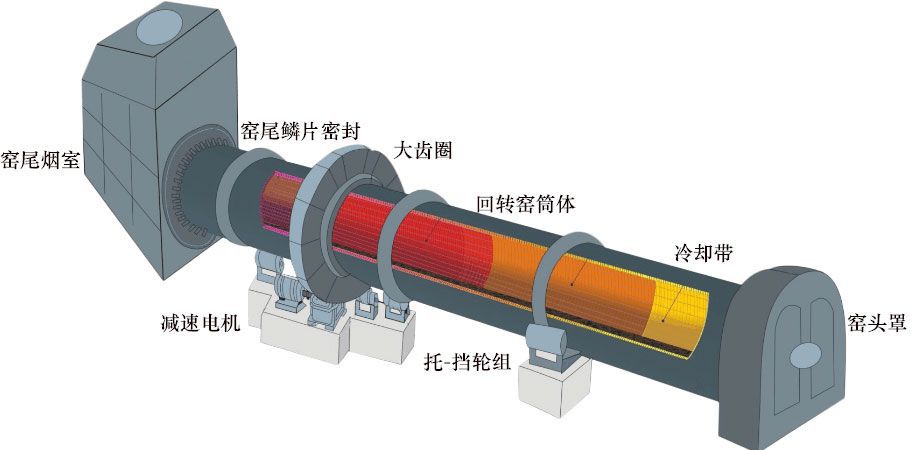

     陶粒回转窑的窑体与水平面呈3%-4%(正弦)的斜度,整个窑体通过两个轮带支撑在相应的托轮装置上,在窑体轴向方向上通过窑尾的挡轮装置防止其上下窜动;其传动过程是变频电机通过减速机及其配套联轴器带动小齿轮转动,小齿轮与筒体中部固定的大齿圈相啮合,然后大齿圈带动筒体作回转运动。

     烘干过程是物料通过进料机构进入窑内,由于筒体是在倾斜状态下作缓慢回转运动,因此物料在随筒体回转的同时,在轴向方向上由窑尾(高端)向窑头(低端)运动;煅烧窑出来的高温空气由窑头通过连接装置进入烘干窑内,传给物料,物料在移动的过程中经过烘干后,从窑头卸料进入煅烧窑。
    煅烧过程是物料通过烘干窑进入窑内,由于筒体是在倾斜状态下作缓慢回转运动,因此物料在随筒体回转的同时,在轴向方向上由窑尾(高端)向窑头(低端)运动;燃料由窑头通过燃烧器喷入窑内进行燃烧,热量以辐射、对流、传导等多种方式传给物料,物料在移动的过程中经过煅烧后,从窑头卸料进入下一道工序。
技术参数
序号 规格(m) 生产能力 斜度(%) 筒体转速(r/min) 减速机 电动机
时产量(m3/h) 年产量(万m3/a) 型号 功率(kW)
1 预热窑 φ1.25×18 2.95~3.94 1.8~2.4 4 1.0~5.0 ZQ500 YCT225-4A 11
焙烧窑 φ1.6×14 1.0~5.0 ZQ650 YCT225-4B 15
2 预热窑 φ1.55×20 4.36~5.81 2.67~3.5 4 1.0~5.0 ZQ650 YCT250-4A 18.5
焙烧窑 φ1.9×16 1.0~5.0 ZQ750 YCT250-4B 22
3 预热窑 φ1.8×22 5.9~7.87 13.61~4.8 4 1.0~5.0 ZQ750 YCT250-4B 22
焙烧窑 φ2.2×18 1.0~5.0 ZQ750 YCT250-4B 22
4 预热窑 φ2.0×24 7.42~9.88 4.54~6 4 1.0~5.0 ZSY224 YCT280-4B 30
焙烧窑 φ2.5×20 1.0~5.0 ZSY224 YCT315-4A 37
5 预热窑 φ3.0×20- φ2.5×12 9.5~17.51 8.04~10.7 4 1.0~5.0 ZS1450 YCT355-4B 75
焙烧窑 φ3.0×22 1.0~5.0 ZS1250 YCT355-4A 55
6 预热窑 φ3.2×20- φ2.8×14 13.9~16.2 10.0~11.5 4 1.0~5.0 ZS1450 YCT355-4A 55
焙烧窑 φ3.0×22 1.0~5.0 ZS1250 YCT355-4A 55
更多产品型号、报价、相关配件,请联系我们: 183 3600 8373
