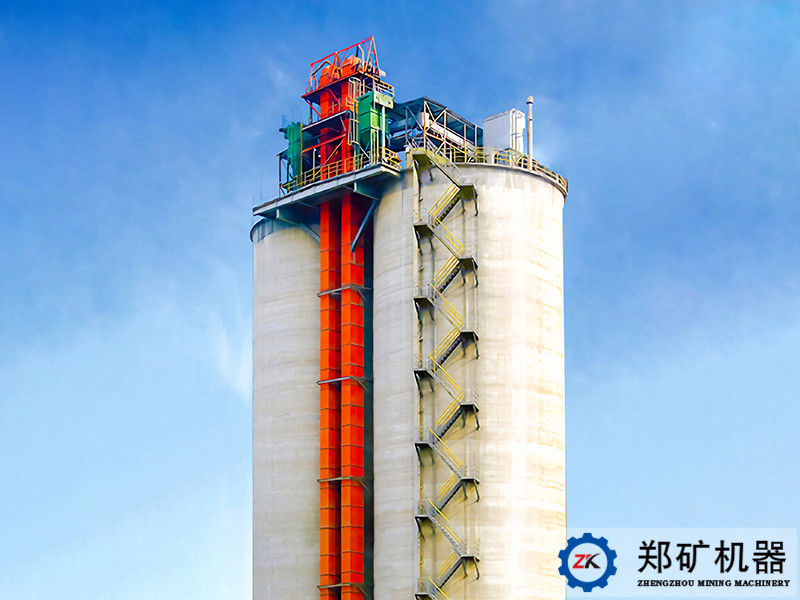

NE板链式提升机

NE板链斗式提升机



    产品介绍:NE型板链斗式提升机是一种被普遍采用的垂直输送设备,用于垂直输送粉料、粒状和块状物料,也可输送磨琢性大的物料,如水泥、沙、土煤、陶粒砂等,物料温度一般在250℃以下,提升高度可达40m.
    输送能力:16-441m³/h
    产品型号:NE15-NE400
    应用范围:并广泛应用于建材、电力、冶金、机械、化工、矿山等行业
24小时服务热线:
突出优势

本公司NE型板链斗式提升机NE15-NE400有八个规格型号,机壳采用压筋结构,刚性强,精度高,操作维修方便、结构紧凑。每小时输送物料16-441m³,提升高度4.13-54.7m,能满足多种生产需求。

1、整机采用全密封设计,运行时无粉尘污染
2、机壳采用压筋结构,刚性强,精度高,外形美观

3、提升范围广:不仅能提升一般粉状、粒状和块状物料,而且可提升磨琢性大的物料

4、NE型链板斗式提升机除具有输送能力大、使用寿命长、运行平稳可靠、操作维修方便、结构紧凑

工作原理

      NE型板链斗式提升机的牵引件为板链,料斗以一定的间隔固定在牵引件上,牵引件经提升机头部和底部的链轮,构成上升的有载分支和下降的无载分支的闭合环形系统,设置在提升机头部的驱动装置经头部链轮将动力传给牵引构件和料斗,物料经设置提升机底部的进料口进入提升机料斗,料斗将物料提升到头部并在头部将物料卸出,离开料斗的物料经设置在提升机头部的卸料口卸出。提升机的料斗和牵引构件头轮底轮安装在全密封的壳体内,实现无粉尘污染的物料输送。

技术参数
型号 输升量(m³/h) 最大粒度(mm) 物料松散密度(t/m³) 最大提升高度(m) 功率范围(Kw) 斗速(m/s)
NE15 10-15 40 0.6-2.0 35 1.5-4.0 0.5
NE30 18.5-31 55 0.6-2.0 50 1.5-11 0.5
NE50 35-60 60 0.6-2.0 45 1.5-18.5 0.5
NE100 75-110 70 0.6-2.0 45 5.5-30 0.5
NE150 112-165 90 0.6-2.0 45 5.5-45 0.5
NE200 170-220 100 0.6-1.8 40 7.5-55 0.5
NE300 230-340 125 0.6-1.8 40 11-75 0.5
NE400 340-450 130 0.8-1.8 30 18.5-90 0.5
更多产品型号、报价、相关配件,请联系我们: 183 3600 8373
