风扫磨煤机

风扫煤磨机(风扫磨)



产品介绍:风扫煤磨机是既能磨细又能够烘干的理想煤粉加工设备,具有节能、环保的特点,粉磨煤粉细度85%以上通过200目网筛、且水分低于2%,是工业炉窑、回转窑等所用煤粉进行粉磨的理想设备。
产能:1.4-16(t/h)
规格型号:Φ1200×2400-Φ2900×4700
重量:11.2-81t
应用领域:风扫煤磨广泛应用于电力、冶金、矿山、水泥等行业煤粉的粉磨制备。

突出优势

1、粉磨效率高,能耗相对低;

2、单位产品金属消耗量量较少;

3、连续作业、生产能力大;

4、粉磨细度细,粒度均匀。



工作原理

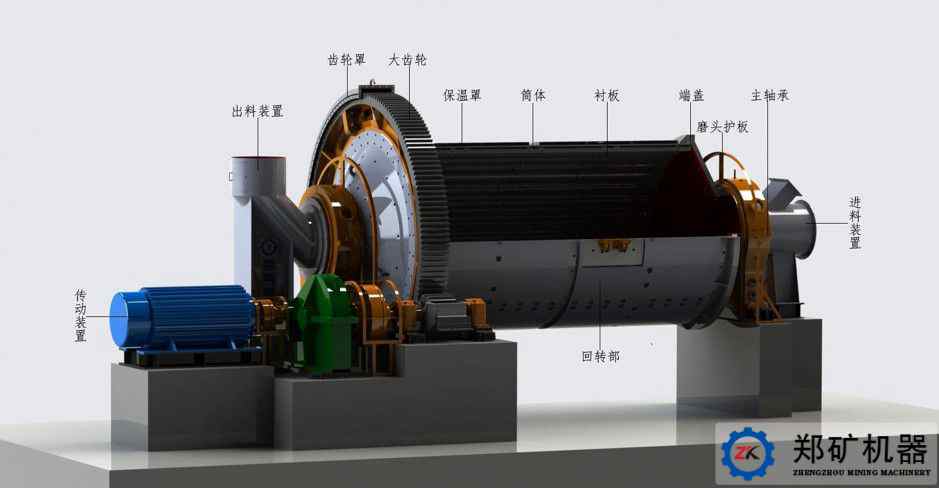

     喂料设备将原煤送入进料装置的溜子内,在物料下溜的同时,温度为300℃左右的热风也通过进风管进入磨机对原煤进行烘干;原煤经过进料螺旋筒进入筒体仓内,在仓内装有一定数量的研磨体,由于筒体回转,衬板将研磨体带到一定高度,再利用其降落时的冲击能和摩擦能将原煤进行破碎和研磨,在原煤被破碎和研磨的同时,由专设的引风机经过磨机的出料装置将已研磨好的细粉连同已经用过的热风一同吸出磨机,细粉与热风的混合物经过专设的选粉机,选粉机将不合格的粗粉选出,再送回磨机重新研磨。


      原煤由喂料设备进入到磨机的进料装置中,温度为300℃左右的热风也通过进风管进入进料装置,含有水份的原煤在此处就开始进行热交换;当原煤进入磨机的烘干仓时,由于烘干仓内设有特制的扬料板将原煤扬起,使得原煤在此处进行强烈的热交换而得到烘干。

     烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。粉磨仓内装有研磨体(钢球),煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时,由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机,较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。


部分型号参数

规格 装载量 (t) 筒体转速(r/min) 生产能力 (t/h) 电机型号 电机功率(kW) 电压 (V) 外形尺寸 (mm) 重量 (t)
φ1200x2400 4.8 32 1.4-2 Y280M-8 45 380 6520 x2850x2540 11.2
φ1500x3000 8 28.8 2-3 JR125-8 95 380 7604x2630x2698 19.7
φ1700x2500 7.5 24.5 3-5 JR116-6 95 380 6998x3700x2628 24
φ2200x3000 13 22 5-6 JR136-8 180 380 7680 x4389x3950 33.5
φ2200x4400   21 8-9 YRKK4501-6 250 380 7880x4420x3950 39
φ2200x5800   21 5.5-7 Y4005-8 280 380 9060 x4480x3950 45.8
φ2400x4750 22 20 10-12 YR400-8 280 6000 7770x5266x4024 49
φ2400x(4000+2000)     10-11 YRKK450-8 250 6000 10600 x5500x4024 56
φ2400x(4500+2000)     10-12 YRKK500-8 280 6000 11200x5500x4024 59.6
φ2500x3900     14 JR138-8 280 6000 8770x6266 x4870 53
φ2600x(5250+2250)     9-10 YRKK500-8 400 6000   74.3
φ2800x(5000+3000)     13-13.5 Y5001-8 500 6000
φ2900 x4700 35 18.6 16 JSQ1512-6 570 6000 8930x6179x4440 81
