粉煤灰陶粒生产线

粉煤灰生产陶粒设备



     河南郑矿机器可提供全套陶粒生产线设备,工艺和技术支持;原料主要有市政污泥、造纸污泥、印染污泥、电镀污泥、酸洗污泥、皮革污泥、油基泥浆、钻井岩削、页岩、粉煤灰、一般粘土、建筑弃土、修复土、污染土、煤矸石等;欢迎咨询价格!

     粉煤灰是火力电厂排出的废弃物,污泥可以是城市水处理厂排出的废弃物,也可以是河湖底部的污泥淤泥。粉煤灰和污泥、黏土混合陈化后,可以造粒烧制成建筑陶粒,这样固体废弃物可以得到有效利用,黏土仅仅作为粘合剂使用,郑矿机器经过多年研究开发出适合陶粒生成线使用的节能、环保设备,为建设新型环保节能型陶粒开辟一条新的工艺路线。

    陶粒产能:5-30万(m³/a)单线

    煅烧温度:1100-1200℃

    主要设备:插接式回转窑、单筒冷却机、竖式冷却器、空气冷却器、辊式破碎机、双轴搅拌机、对辊造粒机、袋式收尘器、风机、回转筛、皮带机。


    郑矿机器拥有一整套制粒实验生产线,能够对客户的来料进行实验,找出该种物料的制粒工艺,给实际生产做指导。

点击图片查看对应生产线详情↓↓↓

粉煤灰陶粒生产线

粉煤灰陶粒

粘土陶粒生产线

粘土陶粒

页岩陶粒生产线

页岩陶粒

污泥陶粒生产线

污泥陶粒

突出优势

实验分析:公司中试实验线可进行各种污泥陶粒的原料分析、配方设计、制样、焙烧、小试、中试


环保节能:节约土地,变废为宝,同时高温灭菌、固化重金属,避免污染


工艺设备先进:从总体项目规划到详细的工艺配方、工艺设计、装备设计及制造、工程安装、调试等提供完整的全产业链服务,具备完整的固危废处理系统解决方案

工艺流程

     生产陶粒的工艺过程为:原料粉碎和粉磨→原料配比→原料搅拌→制粒→整形筛选→烧结→冷却→筛分→装袋。

     粉煤灰污泥陶粒采用粉煤灰、污泥和黏土配料。粉煤灰储存在圆库内,由仓下的刚性叶轮给料机卸出,经皮带秤计量后,送入双轴搅拌机;进厂的污泥堆在防雨棚中,存放一段时间蒸发部分水分后,被铲车送入污泥料仓,经仓下的螺旋输送机也送入双轴搅拌机;进厂的黏土经箱式喂料机送入辊式破碎机,破碎后也进入双轴搅拌机。 粉煤灰、污泥和黏土在双轴搅拌机内进行充分的搅拌,混合均匀后,送到陈化堆场。陈化时间 7 ~ 15天,然后被铲车送到双轴搅拌机打散和搅拌,之后送入对辊造粒机,造出的颗粒状料球由皮带输送机送入整形筛分机,圆整处理后,小颗粒被筛出, 合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后,再由回转筛分成不同粒度的成品, 各自存放在堆场存放,装袋后发货。冷却机产生的高温二次风进入到回转窑内辅助燃烧,可以节省燃料。燃料经多通道燃烧器被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后,进入袋收尘器净化排空。

配工艺图



粉煤灰陶粒生产线

陶粒主要生产设备 点击查看



陶粒回转窑单筒冷却机双轴搅拌机
ZKL制粒机对辊挤压造粒机GS滚筒筛
锅式制粒机对辊挤压造粒机GS滚筒筛
技术参数
陶粒生产线规模及设备规格
产能(立方)1.5万方/年3.5万方/年5万方/年10万方/年
破碎机2PGC450×5002PGC450×5002PGC450×5002PGC450×500
双轴搅拌机2J40/30002J40/30002J50/32002J50/3200
对辊造粒机GL600×500GL800×700GL800×700 2台GL800×700 4台
插接回转窑预热窑Φ1.25×18m预热窑Φ1.8×22m预热窑Φ2×24m预热窑Φ3×20m/Φ2.5×12m
焙烧窑Φ1.6×14m焙烧窑Φ2.2×18m焙烧窑Φ2.5×20m焙烧窑Φ3×22m
单筒冷却机Φ1.2×12m Φ1.8×18m Φ2×20mΦ2.2×22m
竖式冷却器LSF26LSF36LSF36
空气冷却器Φ150  50m2Φ150    120m2Φ220  200m2Φ220  400m2
袋收尘器ZM100ZM200ZM300ZM550
风机5633m3/h12213m3/h16099m3/h33309m3/h
4655Pa4009Pa3741Pa3785Pa
15kW22kW37kW75kW
回转筛Φ600×2900mmΦ900×4200mmΦ1100×4500mmΦ1500×6000mm
对应回转窑详细参数
规格预热窑Φ1.25×18m预热窑Φ1.8×22m预热窑Φ2×24m预热窑Φ3×20m
焙烧窑Φ1.6×14m焙烧窑Φ2.2×18m焙烧窑Φ2.5×20m焙烧窑Φ3×22m
产量2.21-2.96m3/h4.42-5.9m3/h5.57-7.41m3/h9.85-13.13m3/h
斜度(°3.5-4.0°3.5-4.0°3.5-4.0°3.5-4.0°
转速(r/min)预热窑1-5预热窑1-5预热窑1-3预热窑1-5
焙烧窑1-5焙烧窑1-5焙烧窑1.2-3.6焙烧窑0.9-2.7
煅烧温度(℃) 1100-1200 1100-1200 1100-1200 1100-1200



合作客户案例  点击查看详情

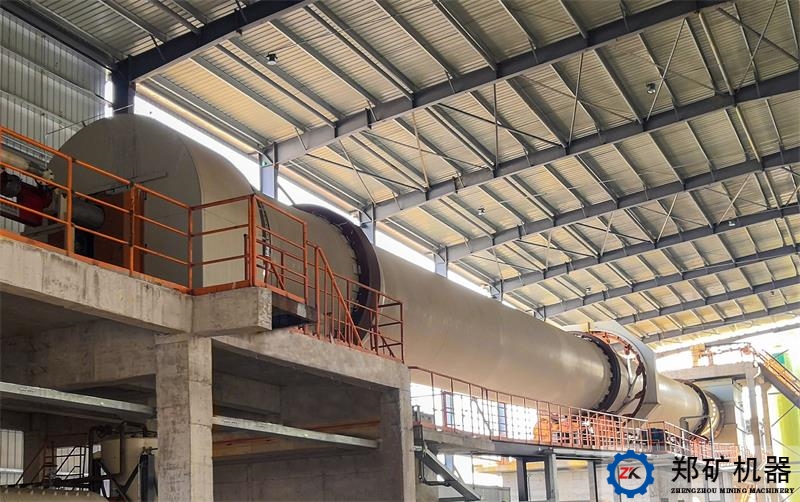

广东清远污泥粘土陶粒项目

设备:回转窑等全套煅烧系统设备

产能:年产20万方

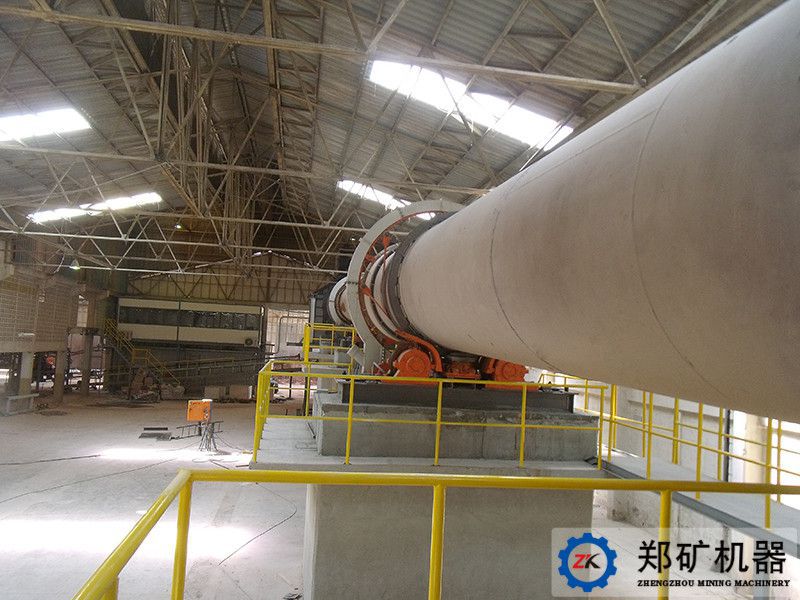

泰国TBM公司黏土陶粒项目

设备:全套陶粒设备

产能:年产7万方

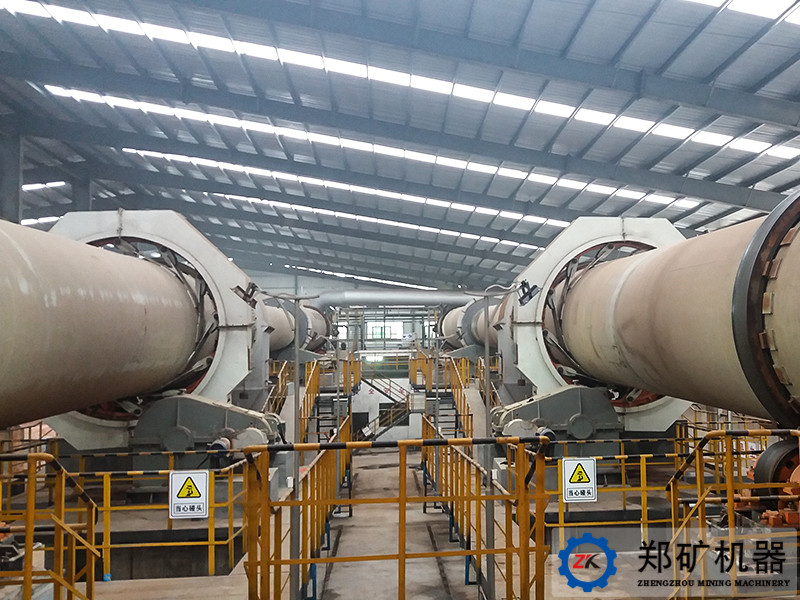

福建漳州固废陶粒项目

设备:全套陶粒设备

产能:日处理275吨固废
