污泥陶粒生产线

污泥生产陶粒设备

河南郑矿机器可提供全套陶粒生产线设备，工艺和技术支持；原料主要有市政污泥、造纸污泥、印染污泥、电镀污泥、酸洗污泥、皮革污泥、油基泥浆、钻井岩削、页岩、粉煤灰、一般粘土、建筑弃土、修复土、污染土、煤矸石等；欢迎咨询价格！

污泥的处理方法有填埋、焚烧、堆肥、热干化、土地利用等几种，但都存在诸多问题。如果污水处理厂的污泥全部以填埋的方式处理，既花费了大量处理费用，又给环境造成了二次污染。利用污泥生产陶粒，不仅可以取代黏土烧制陶粒，节约土地，变废为宝，同时高温灭菌、固化重金属，避免了污染。

陶粒产能：5-30万（m³/a）单线

煅烧温度：1100-1200℃

主要设备：插接式回转窑、单筒冷却机、竖式冷却器、空气冷却器、辊式破碎机、双轴搅拌机、对辊造粒机、袋式收尘器、风机、回转筛、皮带机。

郑矿机器拥有一整套陶粒中试生产线，能够对客户的来料进行实验，找出该种物料的制粒工艺，给实际生产做指导。

河南郑矿机器可提供全套陶粒生产线设备，工艺和技术支持；原料主要有粉煤灰、粘土、页岩、污泥、矿渣、铝土矿、煤矸石等；欢迎咨询价格！

污泥的处理方法有填海、填埋、焚烧和土地利用等几种，但都存在诸多问题。如果污水处理厂的污泥全部以填埋的方式处理，既花费了大量处理费用，又给环境造成了二次污染。利用污泥生产陶粒，不仅可以取代黏土烧制陶粒，节约土地，变废为宝，同时高温灭菌、固化重金属，避免了污染。

陶粒产能：5-60万（m³/a）

煅烧温度：1100-1200℃

主要设备：插接式回转窑、单筒冷却机、竖式冷却器、空气冷却器、辊式破碎机、双轴搅拌机、对辊造粒机、袋式收尘器、风机、回转筛、皮带机。

煅烧温度：1100-1200℃

郑矿机器拥有一整套陶粒中试生产线，能够对客户的来料进行实验，找出该种物料的制粒工艺，给实际生产做指导。

　　点击图片查看对应生产线详情↓↓↓

在线咨询留言咨询

突出优势

实验分析：公司中试实验线可进行各种污泥陶粒的原料分析、配方设计、制样、焙烧、小试、中试

环保节能：利用固废生产陶粒，不仅可以取代黏土烧制陶粒，节约土地，变废为宝，同时高温灭菌、固化重金属，避免污染

工艺设备先进：从总体项目规划到详细的工艺配方、工艺设计、装备设计及制造、工程安装、调试等提供完整的全产业链服务，具备完整的固危废处理系统解决方案

工艺流程

生产陶粒的工艺过程为：原料粉碎和粉磨→原料配比→原料搅拌→制粒→整形筛选→烧结→冷却→筛分→装袋。

汽车把污泥和黏土运输进厂后，存放在堆棚内进行自然晾晒一段时间后，由铲车送到各自的料仓中。黏土仓下设置一台板式喂料机，把黏土送到辊齿式破碎机进行破碎，可以设置多个辊齿式破碎机，使得黏土的粒度变得更小，然后送入双轴搅拌机。污泥通过仓下的螺旋输送机也进入到双轴搅拌机。污泥和黏土一起在双轴搅拌机内进行充分的混合和搅拌，然后送到陈化堆场进行堆存。

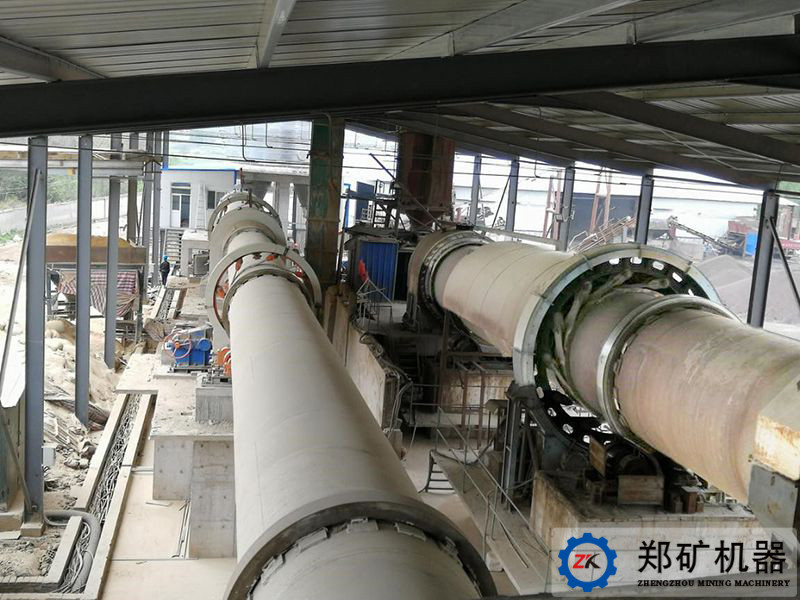

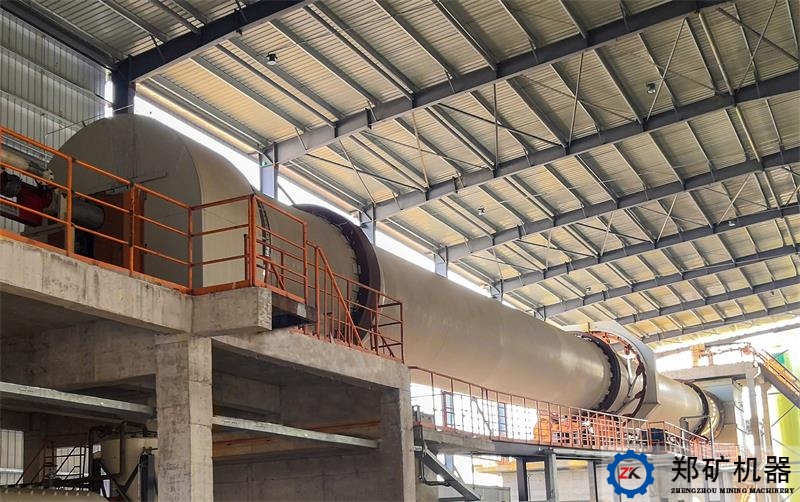

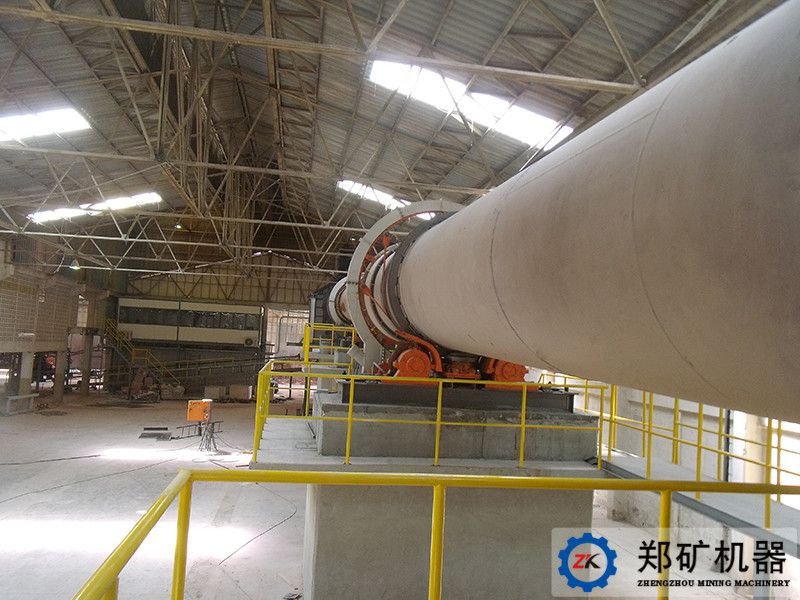

陈化后的混合料被铲车送到料仓，然后经过双轴搅拌机搅拌后，送到对辊造粒机挤压制粒。产出的颗粒料球由皮带输送机送入整形筛分机，圆整处理后，小颗粒被筛出，合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后，再由回转筛分成5mm、15mm、25mm三种规格的成品，各自存放在堆场存放，装袋后发货。冷却机内冷却陶粒的自然空气被加热到500℃进入到回转窑内辅助燃烧，可以节约大量的燃料。可以采用稻壳或其他种类的燃料，粉碎后的燃料被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后，进入袋收尘器净化后排空。

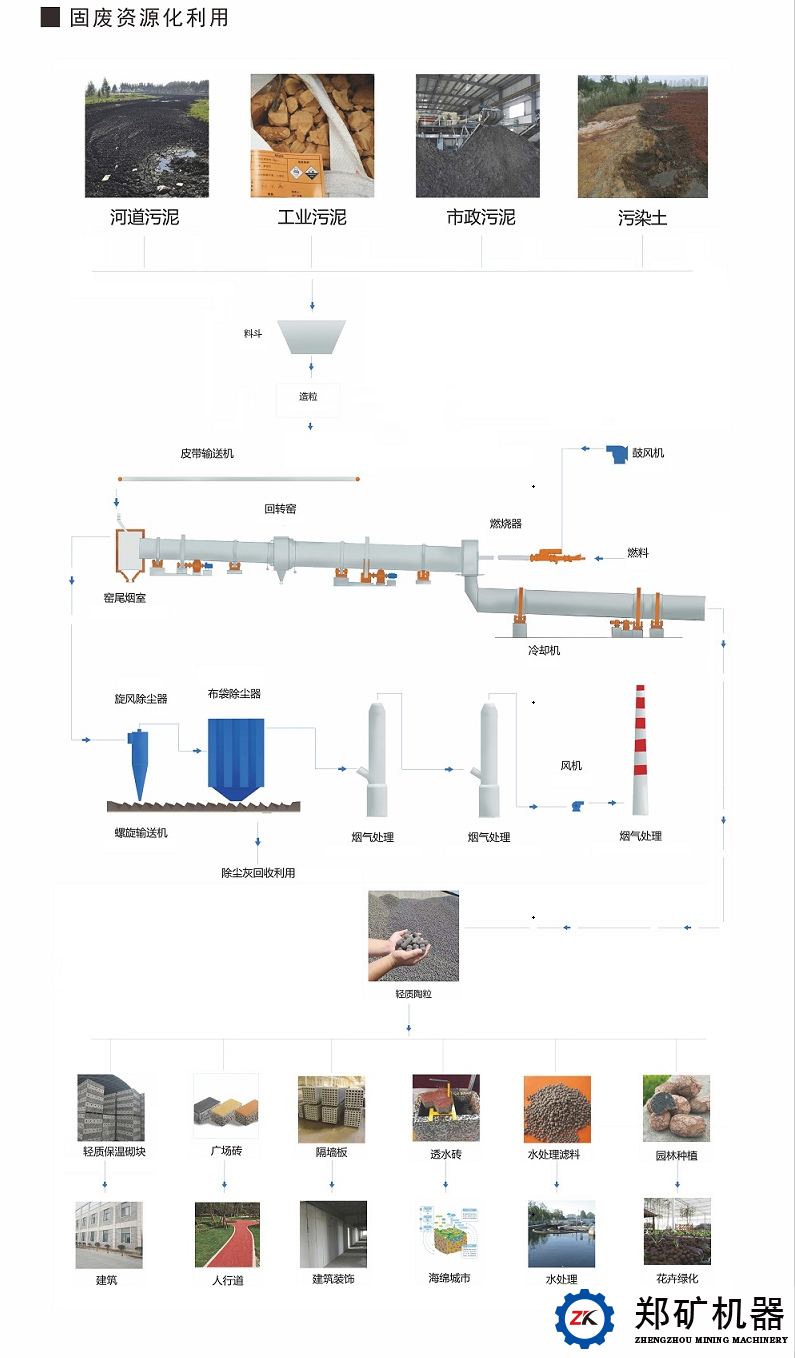

污泥陶粒生产线流程图

陶粒主要生产设备点击查看

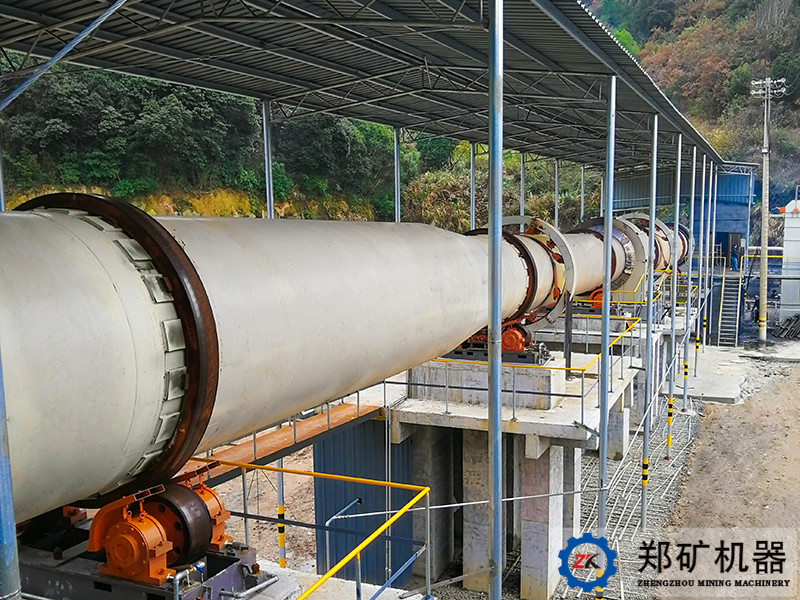

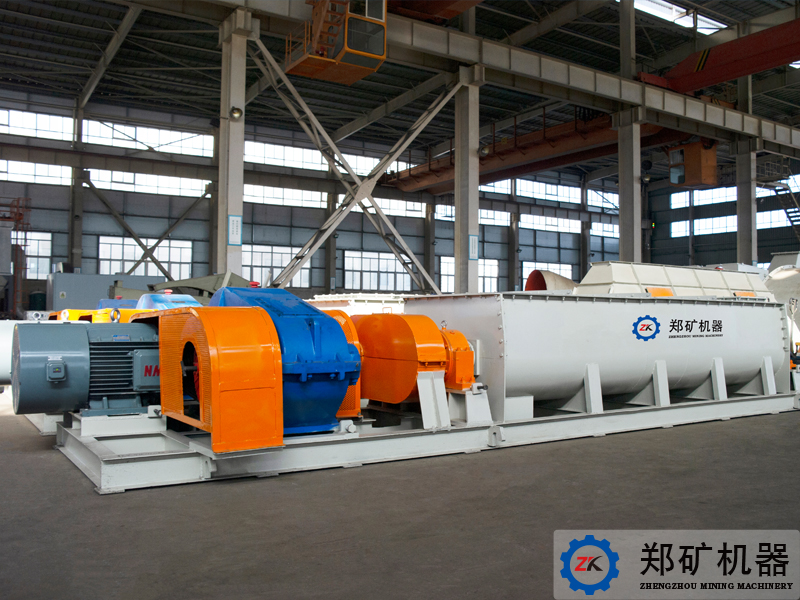

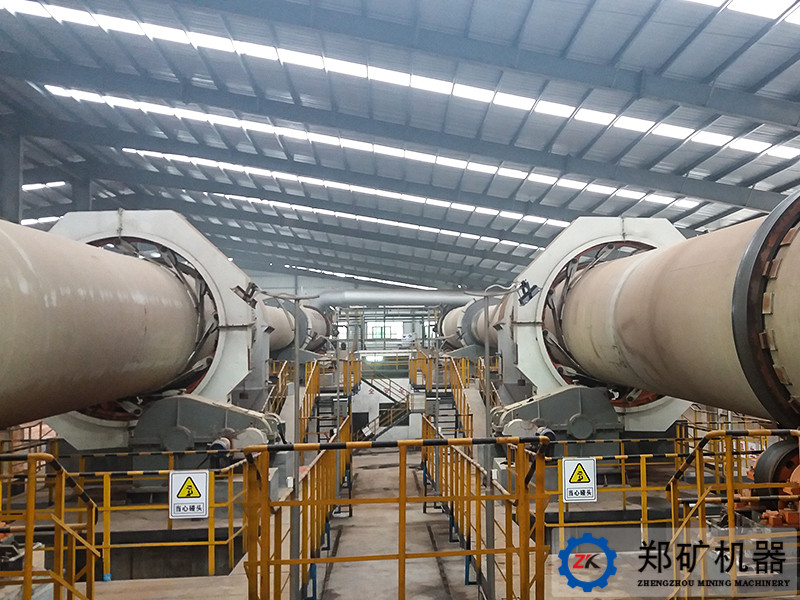

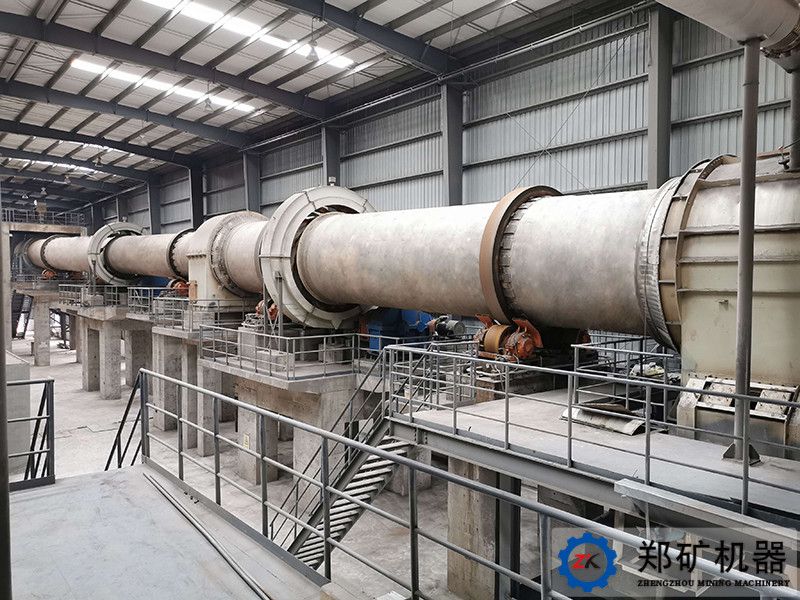

陶粒回转窑	单筒冷却机	双轴搅拌机

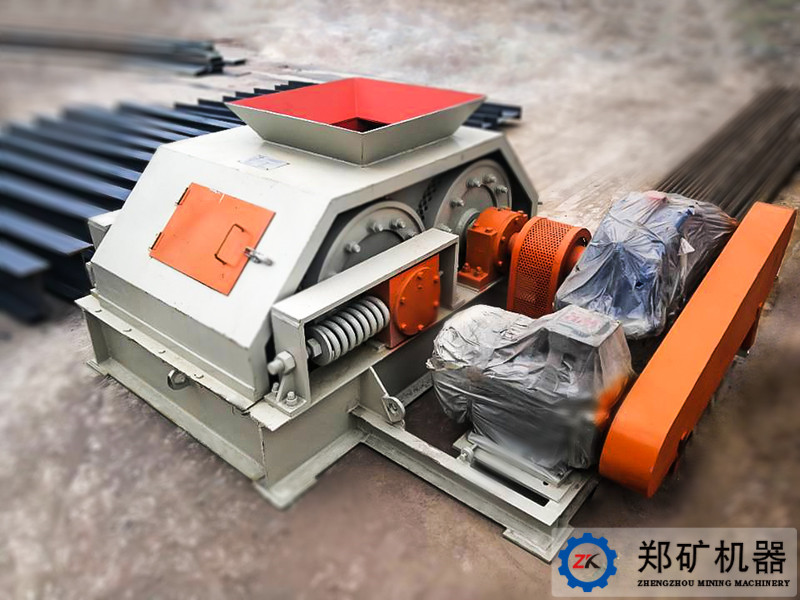

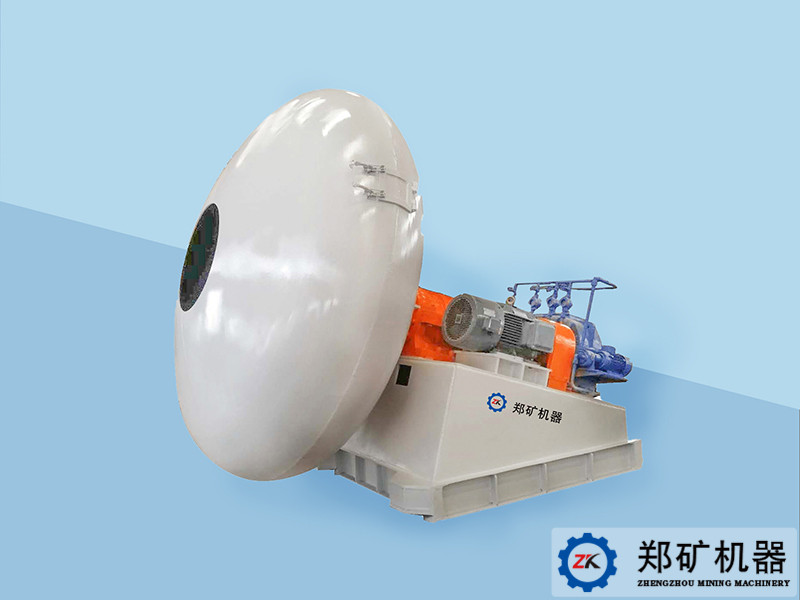

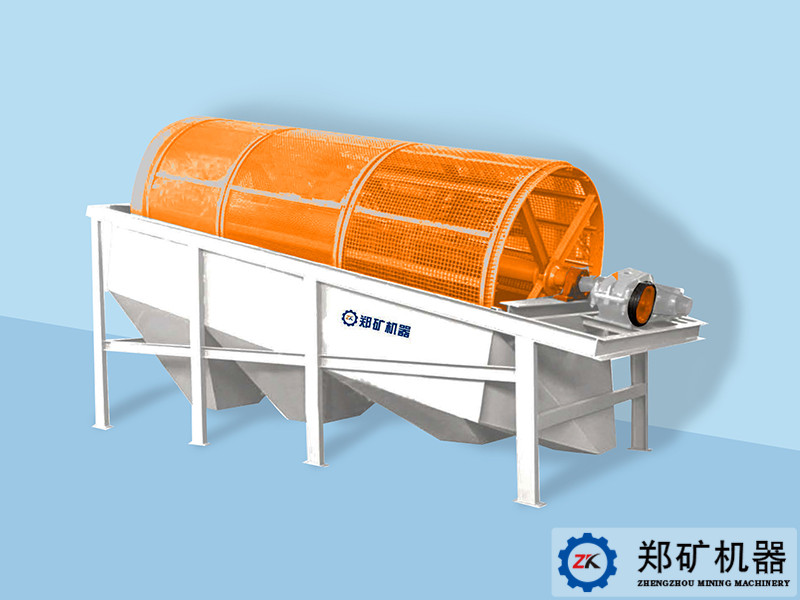

锅式制粒机	对辊挤压造粒机	GS滚筒筛

技术参数

序号	规格（m）		生产能力		斜度（%）	筒体转速（r/min）	减速机	电动机
序号	规格（m）		时产量（m3/h）	年产量(万m3/a)	斜度（%）	筒体转速（r/min）	减速机	型号	功率（kW）
1	预热窑	φ1.25×18	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ500	YCT225-4A	11
1	焙烧窑	φ1.6×14	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ650	YCT225-4B	15
2	预热窑	φ1.55×20	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ650	YCT250-4A	18.5
2	焙烧窑	φ1.9×16	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ750	YCT250-4B	22
3	预热窑	φ1.8×22	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
3	焙烧窑	φ2.2×18	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
4	预热窑	φ2.0×24	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT280-4B	30
4	焙烧窑	φ2.5×20	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT315-4A	37
5	预热窑	φ3.0×20- φ2.5×12	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1450	YCT355-4B	75
5	焙烧窑	φ3.0×22	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1250	YCT355-4A	55
6	预热窑	φ3.2×20- φ2.8×14	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1450	YCT355-4A	55
6	焙烧窑	φ3.0×22	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1250	YCT355-4A	55

合作客户案例点击查看详情


广东清远污泥粘土陶粒项目设备：回转窑等全套煅烧系统设备产能：年产20万方	泰国TBM公司黏土陶粒项目设备：全套陶粒设备产能：年产7万方	福建漳州固废陶粒项目设备：全套陶粒设备产能：日处理275吨固废

重庆永川污泥陶粒项目设备：全套陶粒设备产能：年产30万方	浙江宁波污泥陶粒项目设备：全套陶粒设备产能：年产10万方	江苏建华污泥陶粒项目设备：全套陶粒设备产能：年产10万方
