金属镁生产线

金属镁生产线设备

概述：河南郑矿机器有限公司专业生产金属镁冶炼行业机械设备，并根据镁厂冶炼工艺的改进和装备水平的提高，不断改进设备性能，完善产品功能，自主研发生产的预热器成功应用于白云石的煅烧，节约燃料，产量提升，废气中热量回收利用，也利于烟气的除尘，排放指标达到30mg/m3 以下。

产能：5-20万吨/年

规格：Φ1.6×32m-Φ4×80m

燃料：发生炉煤气、天然气、煤层气和煤粉。

在线咨询留言咨询

突出优势

为了提高炉窑的热效率，降低单位产品燃料消耗，在工程设计中采取了以下几方面措施：

1、燃料燃烧设备：选用节能燃烧器，自动控制配风量，减少燃料的不完全燃烧损失。

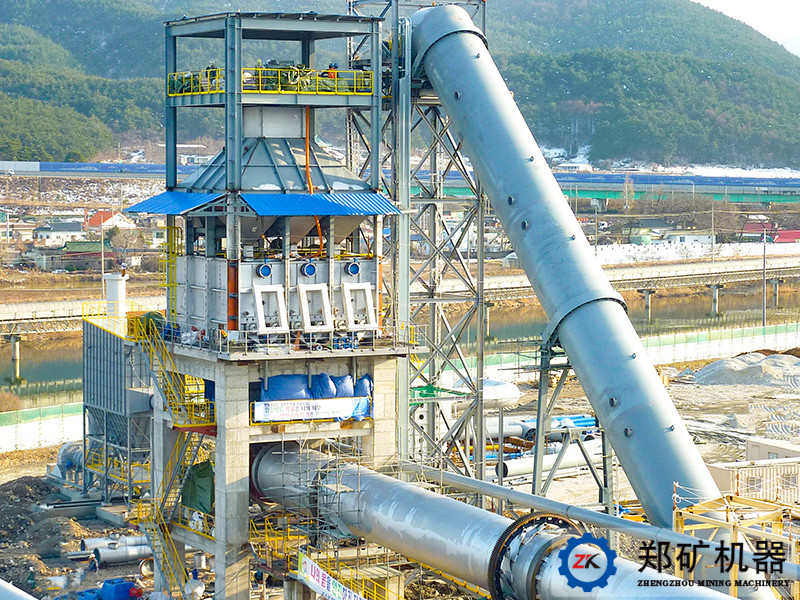

2、在回转窑尾部设有一台竖式预热器，充分利用回转窑燃烧产生的高温烟气，将预热器内的物料预热，使物料在预热器内发生部分分解，使系统产量提高40%，热效率提高30%。

3、在回转窑头部设有一台竖式冷却器，充分利用回转窑高温煅白出料所含热量将二次空气预热至600℃，使热效率得到提高。

工艺流程

1．生产原料

1)白云石

白云石的粒度要求为10～40mm，超出上限40mm及下限10mm的部分均不得超过5％，*大粒度≤50mm。

白云石的化学成分：

MgO：19～21%； CaO：30～33％；SiO2＜0.5%；Fe2O3 ＜0.5%； Al2O3<0.5%；Na2O<0.005%；K2O<0.005%；Mn<0.0005%；其中CaO/ MgO=1.394（质量比）、CaO/ MgO=1.0（摩尔比）。

2)硅铁

硅铁选用含Si≥75％，即由49.92％Si和50.08％FeSi2组成的75#硅铁。

3)萤石粉

萤石粉中CaF2＞90％，其粒度为200目。

2．生产工艺

金属镁冶炼在工艺流程选择上采用了技术成熟、可靠、先进合理的新型皮江法炼镁工艺。

合格的白云石送入回转窑中进行煅烧；再将煅烧后的白云石、萤石、硅铁按一定比例配料，经过球磨并压成球团；装入还原罐中在抽真空的条件下，进行高温热还原，得到结晶镁；结晶镁经过重熔、精炼后可得到金属镁。包含原料储备、白云石煅烧、粉磨压球、还原及精炼等工段。

原料储备

白云石在矿山破碎到符合要求的粒度，进厂内白云石堆场储存。硅铁和萤石直接进厂内仓库储存。储量均按半个月生产所需用量考虑。

白云石煅烧车

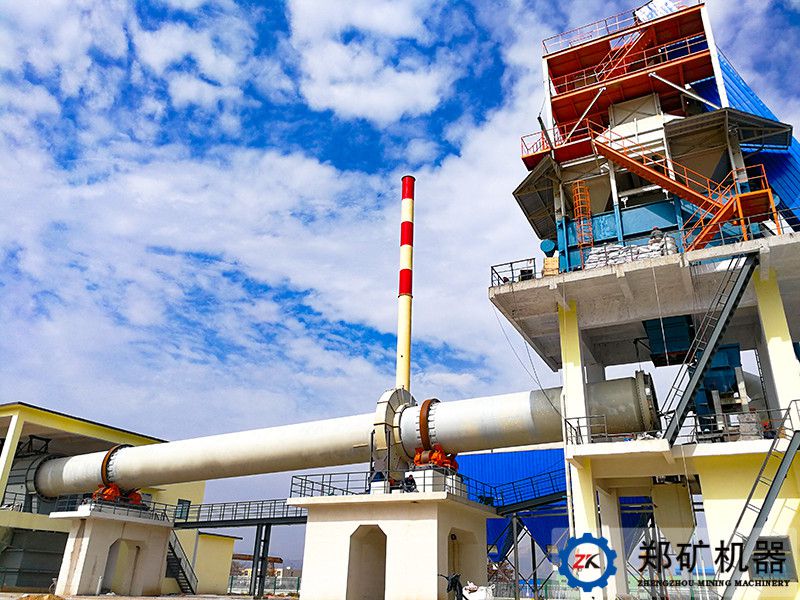

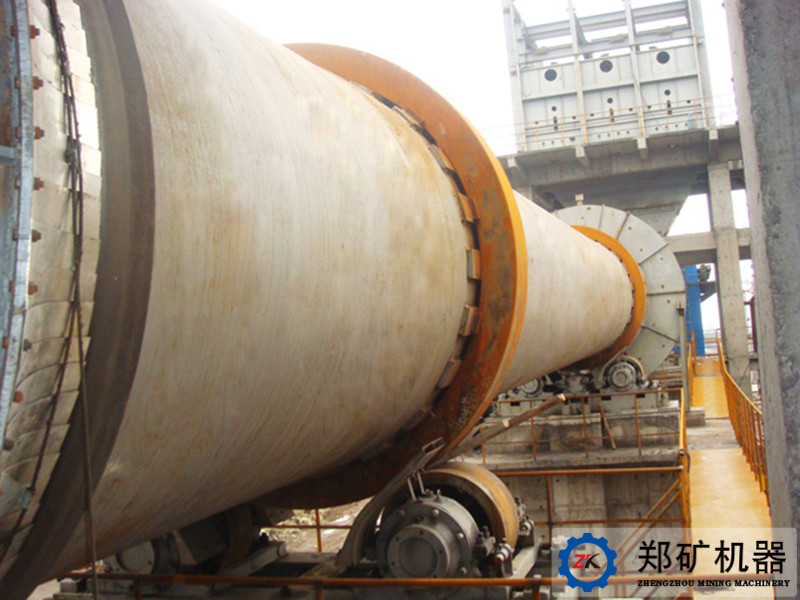

选用节能环保型回转窑，带竖式预热器及竖式冷却器。外来粒度、质量均符合要求的白云石卸至料场，由装载机进行堆取料作业，由振动筛进行筛分后，10～40mm粒度的白云石经皮带运输至回转窑竖式预热器顶部料仓，经料管进入预热器与从回转窑流入的高温烟气换热，将物料预热至800℃以上，落至转运溜槽后入回转窑经1250℃高温煅烧成活性煅白，再卸入冷却器内，高温煅白在此与风机鼓入的冷风换热，将活性煅白冷却至100℃以下，空气被预热至600℃以上。冷却后的活性煅白由冷却器卸出后经鳞板输送机输送至制球车间。

其主要反应如下：

CaCO3•MgCO3 CaO•MgO + 2CO2

回转窑燃烧产生的高温烟气，在预热器内与白云石进行热交换后，温度降至220℃以下，然后进入袋式除尘器，除尘后经高温风机排入大气，排放气体的含尘浓度小于30mg/m3。

全线采用技术先进、性能可靠的PLC控制系统，在主控制室集中操作管理。

还原及精炼车间

还原炉采用高温空气快速换向蓄热式燃烧技术，蓄热式还原炉以煤气为燃料连续加热。球团由加料机加入还原炉内的还原罐中，还原罐生成的镁蒸汽于端部冷凝器中冷凝成结晶镁（粗镁），将粗镁取出送去精炼与合金生产线。

工艺流程图

金属镁生产工艺

金属镁生产线工艺流程图

技术参数

规格(m)	基本参数（t/h）			减速机	电动机		支撑数量(个)	机器自重(t)
规格(m)	转速(r/min)	斜度（%）	产量(t/h)	型号	型号	功率（KW）	支撑数量(个)	机器自重(t)
φ1.6×32m	0.58-2.85	4	2	ZQ75-50	YCT250-4A	18.5	3	46.8
φ1.6/1.9×36m	0.53-1.59	4	2.5-3	ZQ110-7	YCTZ50-4B	22	3	57
φ1.9×39m	0.53-1.59	4	3-3.4	ZQ125-7	YCT315-4A	37	3	71.79
φ2.2×45m	0.214-1.64	3.5	4-5	主ZS125-5	YCT315-4B	45	3	142.6
φ2.2×45m	0.214-1.64	3.5	4-5	辅：ZQ40-40	Y112M-4	4	3	142.6
φ2.5×50m	0.62-1.5	3.5	5-6	主：ZS165-5	YCT355-4A	55	3	180
φ2.5×50m	0.62-1.5	3.5	5-6	辅：ZS50-1	Y160M-6	7.5	3	180
φ2.5×55m	0.62-1.5	3.5	5-6	主ZS165-5	YCT355-4A	55	3	185
φ2.5×55m	0.62-1.5	3.5	5-6	辅：ZS50-1	Y160M-6	7.5	3	185
φ2.8×55m	0.62-1.5	3.5	6-7	主ZS165-5	YCT355-4B	75	3	215.6
φ2.8×55m	0.62-1.5	3.5	6-7	辅：ZS50-1	Y160L-6	11	3	215.6
φ3.0×60m	0.5-1.5	3.5	7-9	主：ZS165-3	ZSN-280-11B	125	4	310.9
φ3.0×60m	0.5-1.5	3.5	7-9	辅:ZS50-1	Y160L-6	11	4	310.9
φ3.2×64m	0.4-1.5	3.5	8-10	主:ZS130-16	ZSN-280-11B	190	4	337.8
φ3.2×64m	0.4-1.5	3.5	8-10	辅:Zl50-1	Y180L-4	22	4	337.8
φ3.5×70m	0.4-1.5	3.5	12-14	主:ZSY500-40	ZSN-315-082	280	4	394.6
φ3.5×70m	0.4-1.5	3.5	12-14	辅:Zl50-14	Y180L-4	22	4	394.6
φ4.0×80m	0.4-1.5	3.5	16-20	主:ZLY630-35.5	ZSN-315-12	355	4	564.8
φ4.0×80m	0.4-1.5	3.5	16-20	辅:ZSY280-35.5	Y200L-4	30	4	564.8
