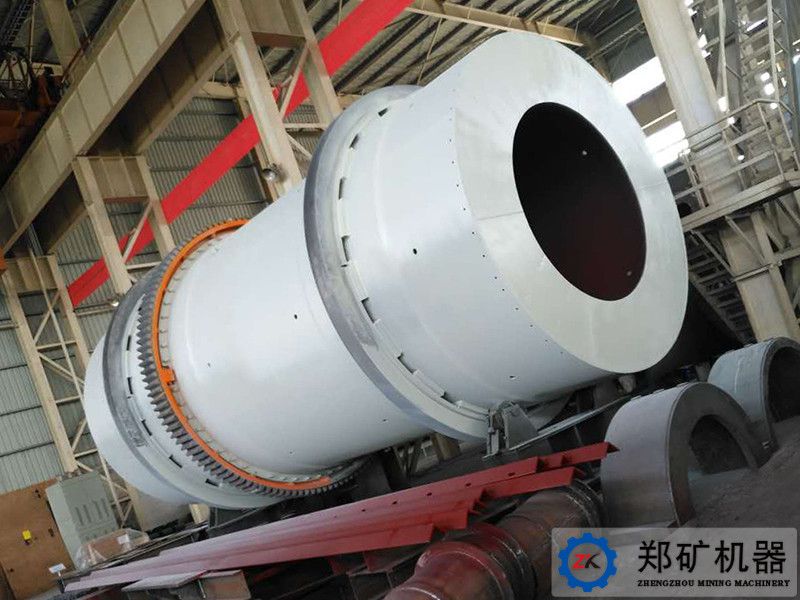

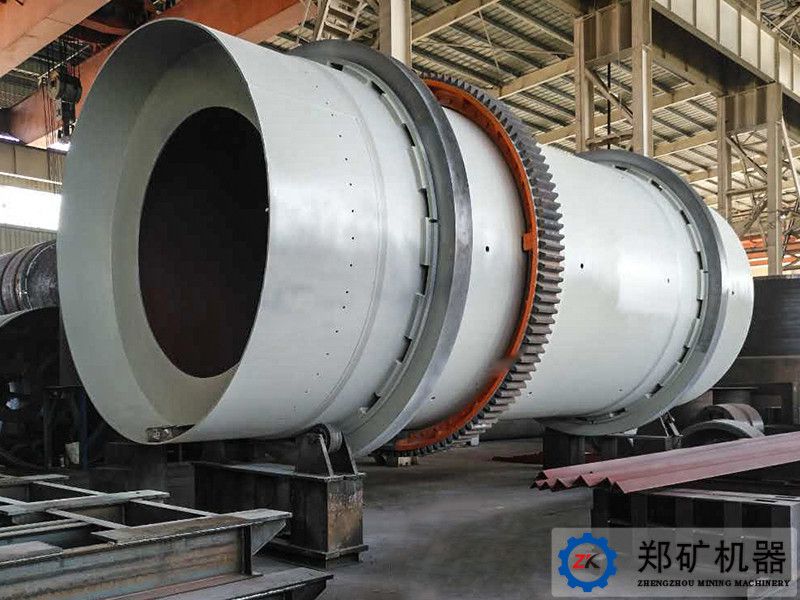

滚筒造粒机是一种通过滚筒旋转混合物料并完成造粒的造粒设备。圆筒造粒机广泛应用于建筑材料、矿山、冶金、化工等行业。
滚筒造粒机由传动装置、筒体部、可调整斜度的机架装置、托轮支撑装置、挡轮装置、螺旋布料装置、刮料装置、耙子装置、布水器装置组成。
滚筒制粒机具有生产效率高、成品率高、结构简单、坚固耐用、操作维护方便等特点。
1、设备结构简单，易于操作；
2、筛网设计更换方便，易于保养维护；
3、设备自动化程度高、生产效率高、处理量大；
滚筒造粒机在工作时，原料粉经螺旋称计量后，通过可调速的螺旋布料装置均匀的送入滚筒制粒机的筒体内部。由于筒体是在倾斜状态下作回转运动，因此料球在随筒体回转的同时，在筒体轴向方向上由高端向低端运动。在料球运动过程中，雾化喷头的喷出的雾化水使喷头表面湿润，原料粉则粘附在湿润的料球表面，并逐渐凝结、球化、长大。为使物料充分抛落、滚动不至于粘到筒体内壁，在筒体内部设有刮刀装置，同时，为了保证成形的物料顺利输出，在筒体内部还设有耙子装置，把成型的球输送至下一工序。
| 规格型号 | 筒 体 | 电机功率 (kW) | 外形尺寸(mm) | ||
|---|---|---|---|---|---|
| 容 积(m3) | 转 速 (r/min) | 斜度（%） | |||
| Φ1×6 | 4.71 | 5 | 3.5 | 5.5 | 6000×1358×2535 |
| Φ1×15 | 11.76 | 5 | 3.5 | 7.5 | 15000×1358×2535 |
| Φ1.2×15 | 16.96 | 5 | 3.5 | 15 | 15000×1558×2735 |
| Φ1.2×20 | 22.61 | 5 | 3.5 | 15 | 20000×1558×2735 |
| Φ1.5×10 | 20.99 | 5 | 3.5 | 15 | 10000×1858×3035 |
| Φ1.5×14 | 24.73 | 5 | 3.5 | 15 | 14000×1858×3035 |
| Φ1.5×18 | 31.8 | 5 | 3.5 | 18.5 | 18000×1858×3035 |
| Φ1.8×16 | 40.69 | 3 ～ 5 | 3.5 | 22 | 16000×2158×3335 |
| Φ1.8×20 | 50.87 | 3 ～ 5 | 3.5 | 22 | 20000×2158×3335 |
| Φ2.0×16 | 50.24 | 3 ～ 5 | 3 | 22 | 16000×3340×3420 |
| Φ2.0×20 | 62.8 | 3 ～ 5 | 3 | 30 | 20000×3340×3420 |
