煤粉燃烧器

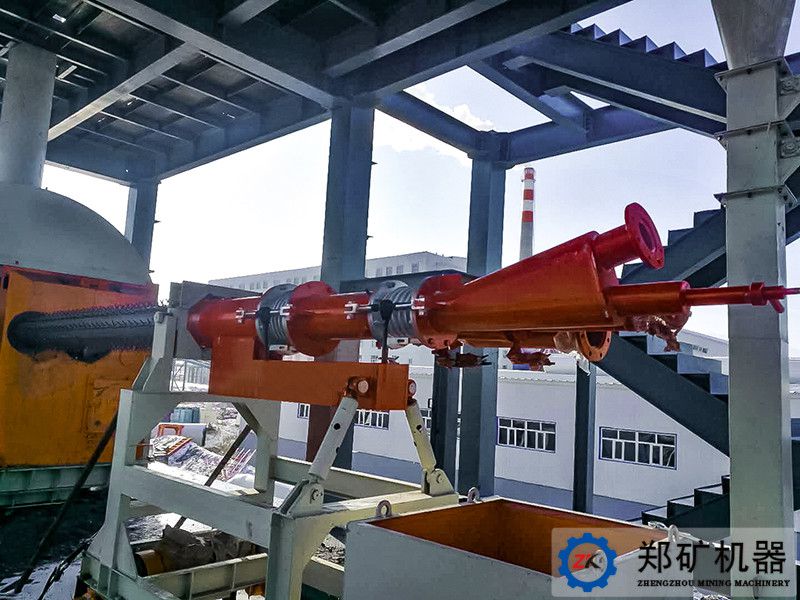

煤粉燃烧器(回转窑用)



    郑矿机器生产的多通道煤粉燃烧器由外向里分别为轴流风、煤风、旋流风、中心风,为四风道燃烧器,中心设有油枪通道,各风道出口面积和风量调节方便,可烧劣质煤、低挥发分煤、无烟煤等。

型     号LY-1~LY-4A

燃 煤 量(t/h): 1.2-6.5

应用领域: 电力、化工、冶金、建材等行业回转窑的燃烧系统

24小时服务热线:
突出优势

郑矿机器生产的多通道煤粉燃烧器由管路、喷嘴、金属波纹补偿器、蝶阀、压力测量仪表和保护层等构成,由特殊材料制作而成,各风道出口面积可调,蝶阀用于调节风量,压力测量仪表用来测量各风道风量、风速,其外部用户可自行浇注耐火材料保护层。本系列燃烧共计八个型号,喂煤量1.2-6.5t/h,可满足直径1.9米-4.0米回转窑的生产需求。

1、在线调节灵活方便,可以根据不同要求,对火焰长短、粗细、强弱随时调整;

2、火焰形状更为规则完整、稳定,有利于窑衬的长期安全使用;
3、适应各种煤质,对劣质煤、低挥发分煤、无烟煤等均可使用;
4、燃烧效率高,大量减少NO的形成,减少有害废气排放,利于环保。

工作原理

    煤粉由离心风机或罗茨风机经燃烧器煤风送入窑内,旋流风把煤粉按一定角度旋转打散,使煤粉分散并充分燃烧,外风为轴流风,可以把发散的火型收拢,中心风起到稳定火焰的作用。正常生产时,通过调节旋流风来调节火焰粗细,调节轴流风调节火焰长短以满足生产,当旋流风不能满足时,需要伸缩中心风管来调整风翅距离改变旋流的效果,轴流风、旋流风及中心风的调节通过开关管道阀门实现,三股风相互配合,促使煤粉快速、充分燃烧。




技术参数
型号规格 烧煤量(t/h) 配用风机 安装方式 (Pa) 配套窑型 外形尺寸 (mm)
LY-1 1.2-1.8 离心 卧式/悬挂 φ1.9 300x9000
LY-1A 1.3-2.3 离心 卧式/悬挂 φ2.2 300x9000
LY-2 1.8-2.8 离心 卧式/悬挂 φ2.5 300x9000
LY-2A 2.2-3 离心 悬挂 φ2.8 300x9000
LY-3 2.5-3.3 离心/罗茨 悬挂 φ3 350x10000
LY-3A 3-3.8 离心/罗茨 悬挂 φ3.2 350x12000
LY-4 4-4.8 离心/罗茨 悬挂 φ3.5 406x12000
LY-4A 5-6.5 离心/罗茨 悬挂 φ4 400x12000
更多产品型号、报价、相关配件,请联系我们: 183 3600 8373
