煤粉立磨

煤粉立磨



适用物料:块煤

应用领域:煤粉立磨主要用于水泥生产线、石灰生产线等烧成系统燃烧器的煤粉的制备。也可以用于电厂、热力厂的锅炉煤粉的制备。

24小时服务热线:
突出优势

  (1) 物料主要是依靠磨辊的重量和加压装置的压力被破碎和粉磨的,在粉磨过程中物料始终受到磨辊的压力作用,而磨辊和磨盘间不是纯滚动,物料受到的是多向应力的作用,因此提高了磨机的粉磨能力和粉磨效率。

 (2) 由于物料进入磨机后就与热气体充分接触,被粉磨后又悬浮在热气中,既能充分地进行热能交换,在粉磨的同时也烘干了物料。

 (3) 磨辊的碾磨压力由液压系统提供,通过加压装置、摇臂装置传给磨辊进而施加在物料上,通过调节液压系统的压力,来改变粉磨压力的大小以满足粉磨不同硬度物料的要求。

 (4) 为了避免磨机工作时因断料磨辊与磨盘的直接接触而造成的剧烈震动,磨辊和磨盘之间应有一定的间隙。因此,设计了控制间隙大小的限位装置,并通过限位装置可随时了解磨辊下物料的厚度,从而保证了磨机在安全和经济的工作条件下运行。

 (5) 辊套和磨盘衬板采用了高硬度合金耐磨材料,磨损小,寿命长。

 (6) 磨辊能借助于辅助油缸的作用,将其翻出机外,更换检修非常方便。

 (7) 磨盘周边上设有防止盘座磨损、调节风环处风速和盘上物料厚度的装置,可确保立式磨的生产能力及其经济运行。

 (8) 分离器由变频器电机、减速机构、转子、壳体等部分组成。电机通过减速机构带动分离器转子转动,通过调整电机转速而获得不同细度的产品。

 (9) 主减速机由稀油站供油产生循环润滑系统,以保证主减速机的正常运行。


工作原理
    原煤存储在原煤仓内,经原煤仓下方皮带给料秤计量后喂入立磨,经烘干、粉磨和选粉后,细度不合格的粗煤粉重新落到磨盘上粉磨,合格煤粉随同气流排出,与废气一同进入高浓度煤磨专用袋式除尘器,气体经袋收尘器净化后排入大气。收尘器收下的煤粉经螺旋输送机送入煤粉仓。原煤中的杂物,如煤矸石、金属块等通过风环、吐渣口排出磨外。

    煤粉制备系统设计了周全的安全措施,如防爆阀、CO2灭火系统等。

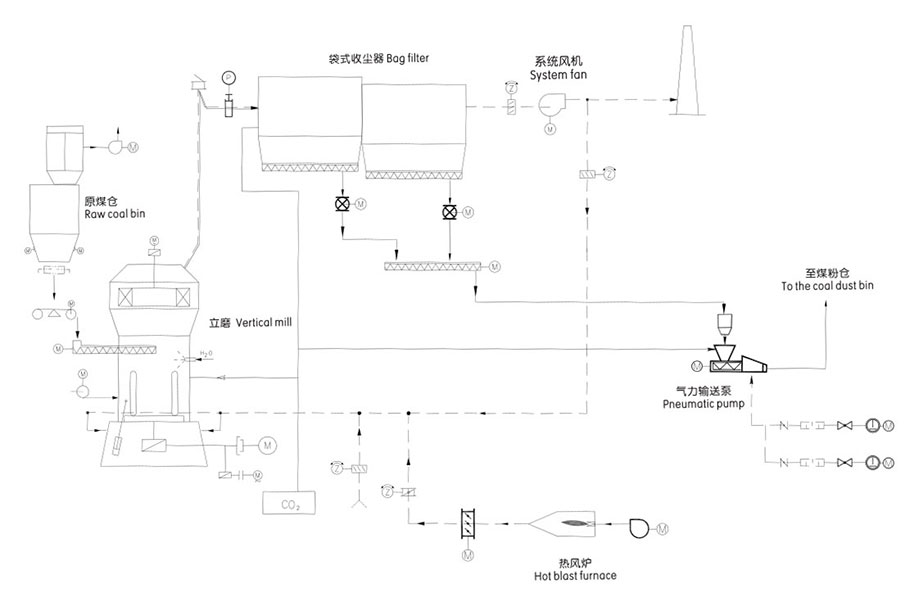

煤粉立磨工艺流程
技术参数
ZKRM 生料立式磨规格、技术参数表
型号 磨 盘 中 径(mm) 产量(t/h) 原料水分(%) 生料细度(%) 生料水分(%) 电机功率(kW)
ZKRM08.2 800 6-8 <10% R0.08<12% ≤1% 55/75
ZKRM11.2 1100 10-12 <10% R0.08<12% ≤1% 110/132
ZKRM13.2 1300 20-25 <10% R0.08<12% ≤1% 185/200
ZKRM15.2 1500 26-34 <10% R0.08<12% ≤1% 250/280
ZKRM17.2 1700 40-55 <10% R0.08<12% ≤1% 355/400
ZKRM19.2 1900 55-70 <10% R0.08<12% ≤1% 450/500
ZKRM20.2 2000 60-75 <10% R0.08<12% ≤1% 560/630
ZKRM22.3 2200 85-110 <10% R0.08<12% ≤1% 710/800
ZKRM24.3 2400 95-130 <10% R0.08<12% ≤1% 800/900
注: 原料易磨性 指数 ≤13kWh/t
ZKRM 水泥立式磨规格、技术参数表
型号 磨 盘 中 径(mm) 产量(t/h) 原料水分(%) 产品比表面积(㎡/kg) 产品水分(%) 电机功率(kW)
ZKRM08.2C 800 3-4 <3% ≥350 ≤1% 55
ZKRM11.2C 1100 5-6 <3% ≥350 ≤1% 110
ZKRM13.2C 1300 11-13 <3% ≥350 ≤1% 185
ZKRM15.2C 1500 14-16 <3% ≥350 ≤1% 250
ZKRM17.2C 1700 20-23 <3% ≥350 ≤1% 355
ZKRM19.2C 1900 24-26 <3% ≥350 ≤1% 450
ZKRM20.2C 2000 27-30 <3% ≥350 ≤1% 560
ZKRM22.3C 2200 40-50 <3% ≥350 ≤1% 710
ZKRM24.3C 2400 50-65 <3% ≥350 ≤1% 900
注: 原料易磨性 指数 ≤18kWh/t
ZKRM 矿渣(钢渣 ) 微粉立式磨规格、技术参数表
型号 磨 盘 中 径(mm) 产量(t/h) 矿渣水分(%) 矿粉比表面积(㎡/kg) 生料水分(%) 电机功率(kW)
ZKRM08.2S 800 1.5-2 <15% ≥420 ≤1% 75
ZKRM11.2S 1100 3-4 <15% ≥420 ≤1% 132
ZKRM13.2S 1300 8-9 <15% ≥420 ≤1% 200
ZKRM15.2S 1500 9-10 <15% ≥420 ≤1% 280
ZKRM17.2S 1700 12-14 <15% ≥420 ≤1% 400
ZKRM19.2S 1900 15-17 <15% ≥420 ≤1% 500
ZKRM20.2S 2000 18-20 <15% ≥420 ≤1% 630
ZKRM22.3S 2200 23-25 <15% ≥420 ≤1% 800
ZKRM24.3S 2400 26-34 <15% ≥420 ≤1% 900
注: 矿渣易磨性  指数 ≤25kWh/t; 钢渣易磨性  指数 ≤30kWh, 粉磨钢渣微粉时产量下降约 30-40%


相关案例:

汉中锌业立磨煤粉制备项目

汉中锌业立磨煤粉制备系统
