一、胶带斗式提升机牵引装置

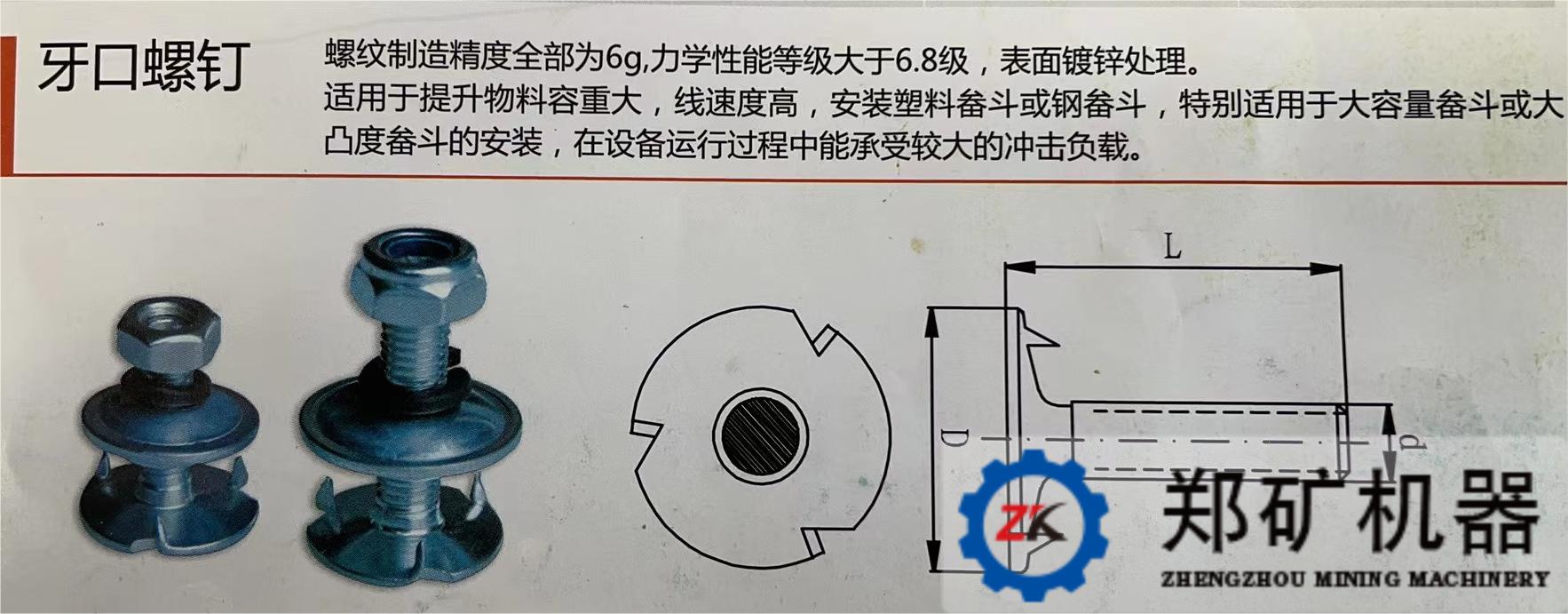

TD型胶带式提升机采用胶带作为料斗的牵引部件。料斗用具有特殊头部的螺钉（牙口螺钉）固定在带子上，为了使螺栓的头部不妨碍胶带通过滚筒，在料斗的后壁上制有相应的凹槽。胶带的宽度要根据胶带的标准选取，带宽应比料斗的宽度在30-40mm。带的帆布层数应根据带子所受的最大牵引力计算确定（通常不少于4层），计算方法同带式输送机，但由于胶带上钻了连接料斗的孔，降低了胶带的强度，所以应比胶带输送机验算胶带强度的安全系数增大10%左右。
胶带斗式提升机的优点是：成本低，自重较小，工作平稳无噪声，可采用较高的运行速度，生产效率较高，磨损较小；主要缺点是：料斗在胶带上的固定较弱，因为是用摩擦传递牵引力，需要有较大的初张力。因此，它主要用于中小输送量和中等提升高度，输送密度较小或中等的粉粒状物料。普通胶带输送物料温度不易超过60℃，采用耐热胶带允许达到150℃。
二、环链斗式提升机牵引装置
TH型环链斗式提升机的牵引件是锻造环型链。锻造环型链由圆钢锻制而成，目前常用定型的环链节距为50mm，环链与料斗的链接采用链环钩，TH提升机料斗固定常用两根牵引链条固定。
环链是较常用的一种牵引件，它的结构和制造比较简单，与料料的链接也很牢固。但环链相互接触处易磨损，降低链的强度，且运行不够平稳。
三、板链斗式提升机牵引装置
NE型板链斗式提升机的牵引件是滚子链条。滚子链条由内外链板、套筒、滚筒及销轴等组成，目前定型的板链节距为152.4mm、200mm、250mm、320mm。常用板链销轴材料为40Cr钢；套筒的材料为40Cr；内外链板由45Mn钢制成。板链有注油式和非注油式两种结构，常用结构为非注油式。
滚子链条的结构比较坚固，适用于提升量大的提升机。但其铰接头处易受物料磨损，制造维修比较复杂。
链式（环链式和板链式）提升机主要用于高生产率和大提升高度的物料输送，可用来输送密度大、磨琢性强的大块物料，也可用来提升较热物料，物料温度可达250℃。
四、现场照片

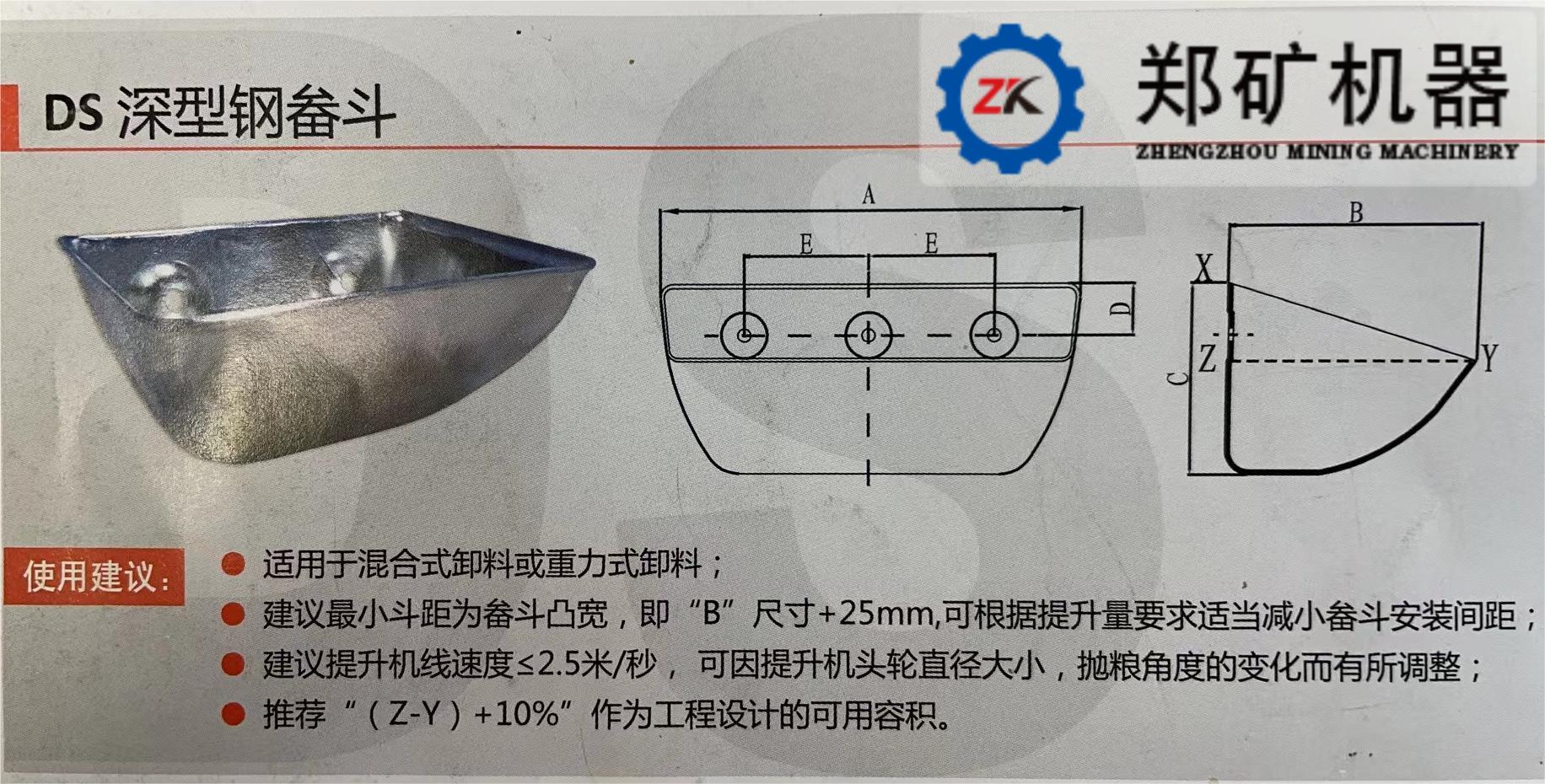

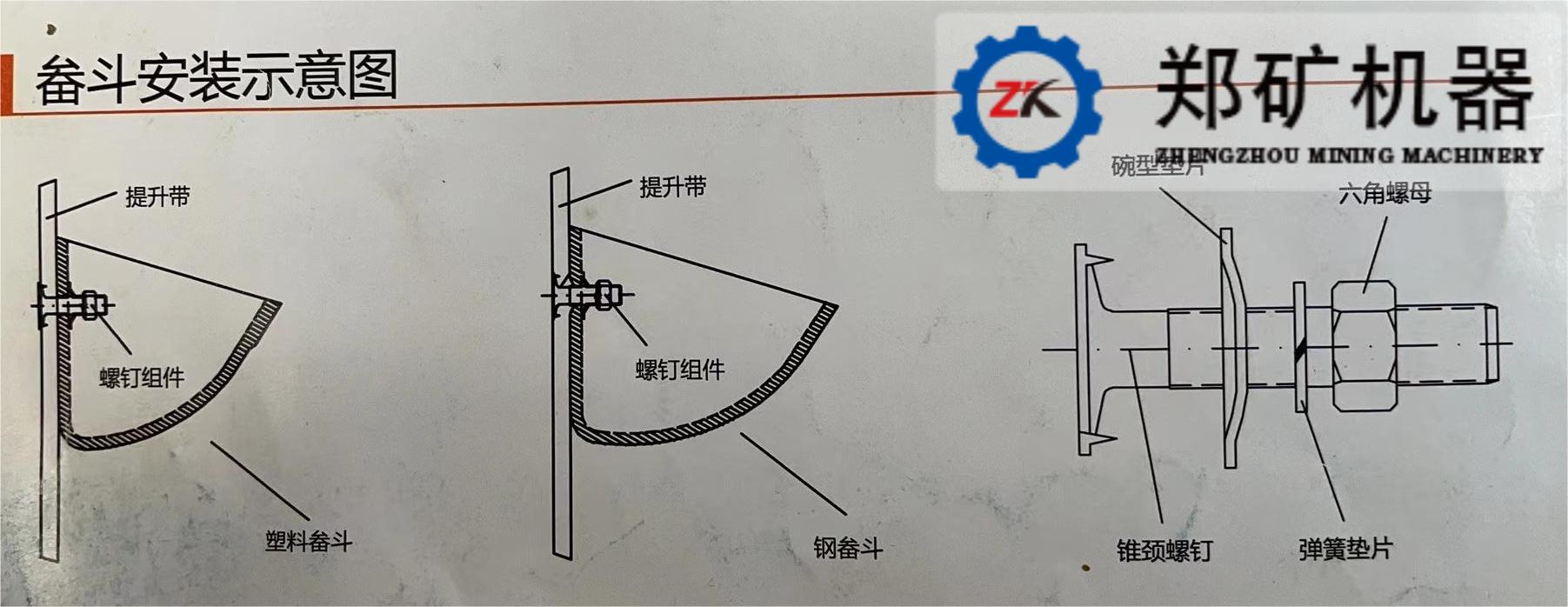

1、TD型胶带式提升机牵引装置

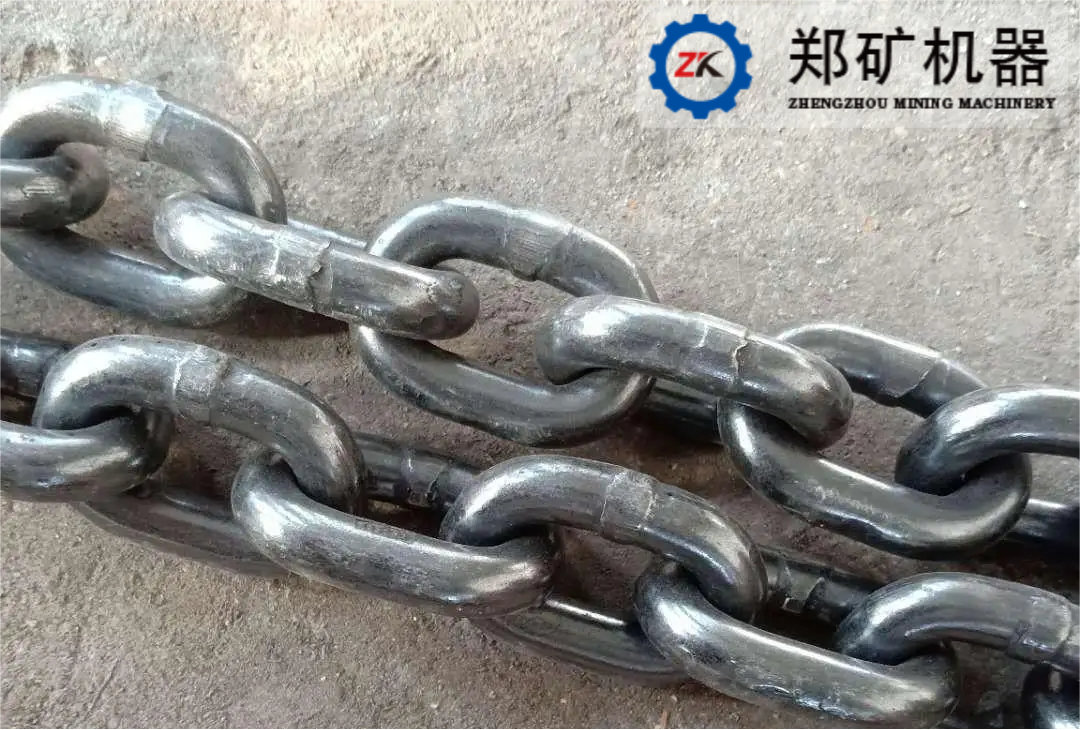

2、TH型环链斗式提升机的牵引装置

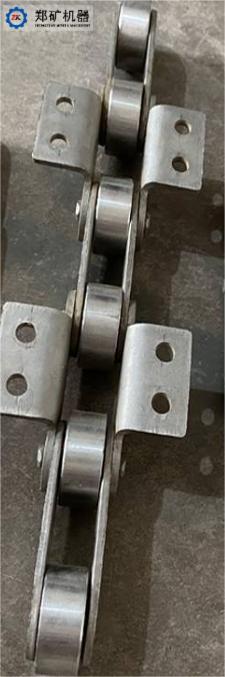

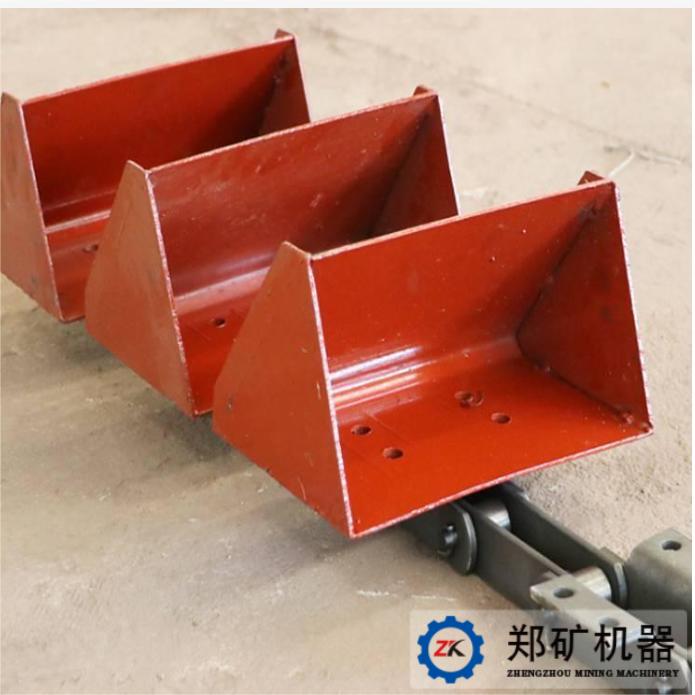

3、NE型板链斗式提升机的牵引装置

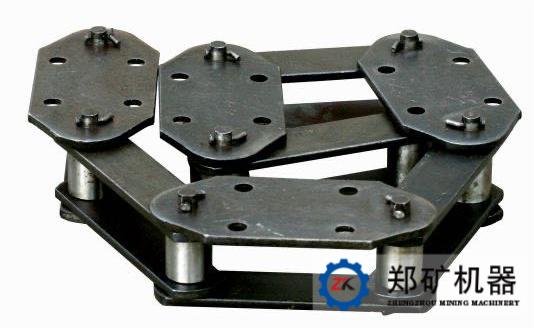

NE15和NE30板链斗式提升机的牵引装置结构如下
