原料磨



规格型号: MQZ1224-MQZ3660

生产能力: 0.8-230(t/h)

出料粒度:  0.07-0.4(mm)

应用领域:水泥、电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料

突出优势

原料磨是重要的细磨设备,具有高效、节能、环保、生产能力大等特点,是水泥工业生产中的核心设备,也适用于电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料。


1、对物料物理性质(如:粒度、水分、硬度等)波动的适应性强;

2、衬板为优质耐磨材料铸造而成,耐磨损,使用寿命长;

3、生产能力大、粉碎比大,可适应不同状况作业;

4、产品细度细且粒度均匀,颗粒级配易于调节,产品合格率高;

5、密封性良好,粉尘污染小;

6、磨粉效率高,能耗低;

7、单位产品金属消耗量少;

8、结构紧凑、运行稳定,操作与维护简便。

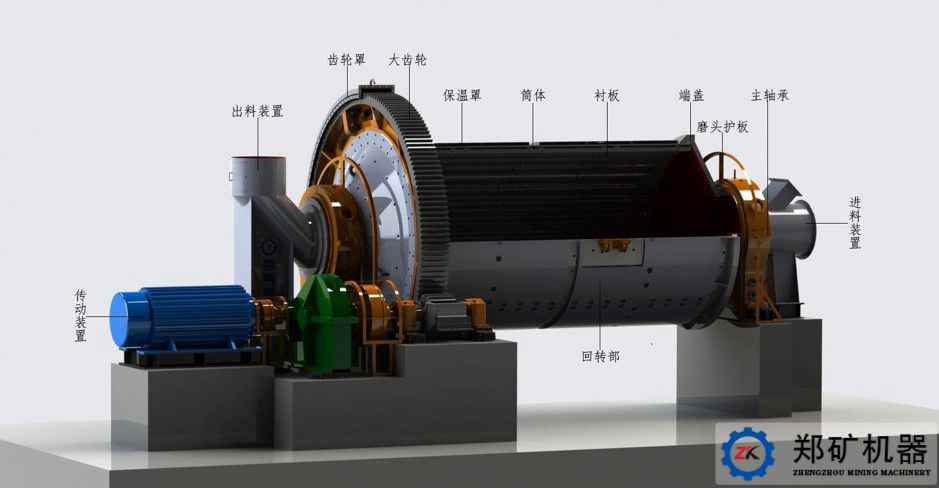

管磨机结构


工作原理

原料磨是用钢板卷制的筒体,两端安装有支撑装置;筒体内壁安装有衬板,内部装有不同规格的研磨体;当管磨机由传动装置带动运转时,研磨体在惯性离心力和摩擦力的作用下,贴附在衬板上与研磨体一起回转,当其被带到一定高度后,因重力作用而被抛落,物料连续通过筒体,从而受到研磨体不断地冲击、挤压和研磨,*后粉磨成为合格品。


部分型号参数

规格(m)

产量(t/h)

转速(r/min)

研磨体(t)

电机

减速机

重量(t)

型号

功率(kW)

型号

速比

φ1.2×4.5

1.7

30.3

5

YR250M-6

55

ZD30-8

4.481

13.1

φ1.5×5.7

4.5

26.34

11

JR127-8

130

ZD40-7

4

25

φ1.83×7

11

24.5

20

JR138-8

245

ZD60-8

4.5

37.2

φ2.2×7.5

16~22

21.4

32

JR158-8

380

ZD70-9

5

53.6

φ2.4×13

35~38

19.4

69

YR800-8

800

JDX800/MBY800

6.33

78

φ2.6×13

50~55

19.5

83

YR1000-8/1180

1000

JDX800/MBY800

4.5



φ2.8×10

40~48

19.7

70

YR800-8/1180

800

D110A

37.5



φ3.0×12

55~58

18

100

YR1250-8/1430

1250

JS110-A

41.1



φ3.2×10

55

17.6

98

YR1000-8/1180

1000

JS110

41.5



φ3.5×10

73

16.8

118

YR1250-8

1250

JS110-A



153.7(不含电机)
