PPC气箱脉冲除尘器

PPC气箱脉冲除尘器

产品介绍:PPC系列*气箱脉冲袋式除尘器综合分室反吹、脉冲喷吹清灰等各类袋式除尘器的优点,克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点,具有分室整体清灰特点。该系列除尘器采用大规格脉冲阀清灰,具有清灰能力强、效果好、使用寿命长的特点,可广泛应用于建材、冶金、机械、化工等行业。
处理风量: 67300—314000m³/h
应用范围:应用于建材、冶金、机械、化工等行业。
    产品介绍:PPC系列气箱脉冲袋式除尘器综合分室反吹、脉冲喷吹清灰等各类袋式除尘器的优点,克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点,具有分室整体清灰特点。该系列除尘器采用大规格脉冲阀清灰,具有清灰能力强、效果好、使用寿命长的特点,可广泛应用于建材、冶金、机械、化工等行业。
   处理风量: 6900—35700m³/h
   规格型号:PPC32-3-PPC64-8
   应用范围:应用于建材、冶金、机械、化工等行业。

24小时服务热线:
突出优势

   PPC 系列气箱脉冲袋式收尘器特别适用于水泥厂的破碎、包装、库顶、煤粉、熟料冷却机和各种磨机等收尘系统,本公司该系列产品有九款产品,处理风量6900-35700m3/h,适合处理含尘浓度小于200g/ m3,净化后气体含尘浓度小于0.03 g/ m3,满足环保排放标准。

   1、清灰原理先进,无喷吹管,而是将脉冲阀装在箱体侧壁或顶盖,让清灰气流喷入上箱体并使其空间气体增压,进而将能量传递至滤袋以实现清灰;同时换袋操作省去了拆、装喷吹管的工序,便于更换滤袋、操作方便;

   2、采用大规格脉冲阀,减少了整个除尘器使用脉冲阀的数量,从而减少了脉冲阀的维护工作量;

   3、采用离线清灰技术进行分室反吹脉冲清灰,既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象,又不影响设备运行工况的正常连续运行,提高了清灰效果,延长了滤袋使用寿命;

   4、适应高浓度除尘,如O-Sepa选粉机,其粉磨系统气体含尘浓度高达1000g/Nm3,PPC型气箱脉冲袋式除尘器可直接进行处理;

工作原理

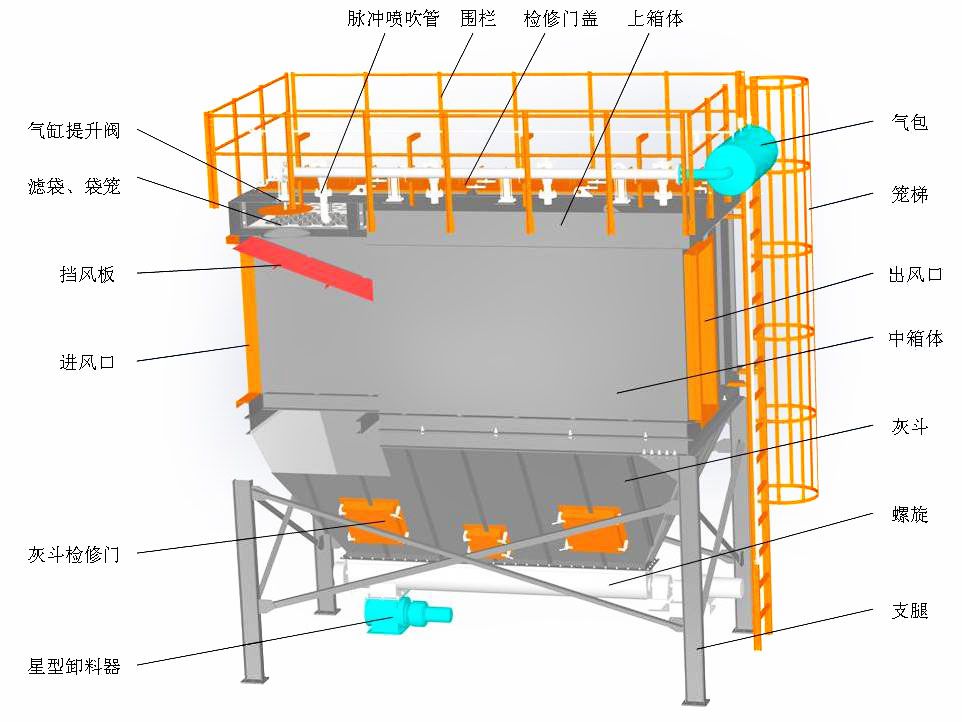

      在引风机的作用下,含尘气体从除尘器的进风口进入,经斜隔板转向至灰斗(PPC32型从灰斗进入),此时由于气流速度变慢,在惯性力和重力的作用下,含尘气体中粗颗粒粉尘落入灰斗;细小尘粒随气流折向而上进入过滤室,经滤袋过滤、净化后,粉尘附着于滤袋的外表面,而净化后的气体通过滤袋进入上部清洁室,由各分室而来的干净空气汇集于清洁室,后经出风口,由除尘系统的主风机吸出而排入大气。清灰过程是先切断该室的净气出口风道,使该室的布袋处于无气流通过状态(分室停风清灰);然后开启脉冲阀用压缩空气进行脉冲喷吹清灰,切断阀关闭时间足以保证喷吹后从滤袋上剥离的粉尘沉降至灰斗,避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象,使滤袋清灰彻底,并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。

技术参数
型号PPC32-3PPC32-4PPC32-5PPC32-6PPC64-4PPC64-5PPC64-6PPC64-7PPC64-8
处理风量(m³/h)6900890011160133901780022300267003120035700
过滤风速(m/min)1.2-2.0( 根据不同的扬尘点选取不同的净化过滤风速)
总过滤面积(㎡)93124155186248310372434496
净过滤面积(㎡)6293124155186248310372434
收尘器室数 (个)345645678
滤袋总数(条)96128160192256320384448512
收尘器阻力(Pa)1470-1770
收尘器承受负压(Pa)5000
进口气体含尘浓度(g/m³)<200<1000
出口气体含尘浓度(g/m³)<0.03
清灰压缩空气压力(Pa)(5-7)x10^5
耗气量(m³/min)0.270.370.460.551.21.51.82.12.4
脉冲阀数量( 个)345645678
规格(英寸)1-1/2”2-1/2”
提升阀数量(个)34 645678
( 带气缸)
规格Φ460, 汽缸直径Φ63Φ595,汽缸直径Φ100
星型卸料装置 YJD-16下料口 300x300,高度 400 mm,转速 41 r/min,减速电机功率 1.5 kW, 产量 39.4 m3/h
螺旋输送机规格无 N/A直径Φ300,产量 30m3/h( 填充率Φ=0.7)
减速机无 N/A型号 XWD2.2-5-1/59. 功率 2.2 kW
滤袋规格和材料直径x 长度Φ130x2450, 涤纶针刺毡毛重 450g/㎡,使用温度 120℃
保温层面积(㎡)26.5344148.57094118124166
设备总重 ( 约值 ) (kg)3110440057007000894010750125701438016200

备注:

1、表中的净过滤面积是指一个室清灰时的过滤面积 , 设备总重不包括保温层重量。

2、表中的耗气量是指工厂集中供气的情况 , 如设置单独空压机时, 表中耗气量要乘以1.3 系数。
