铝钒土回转窑

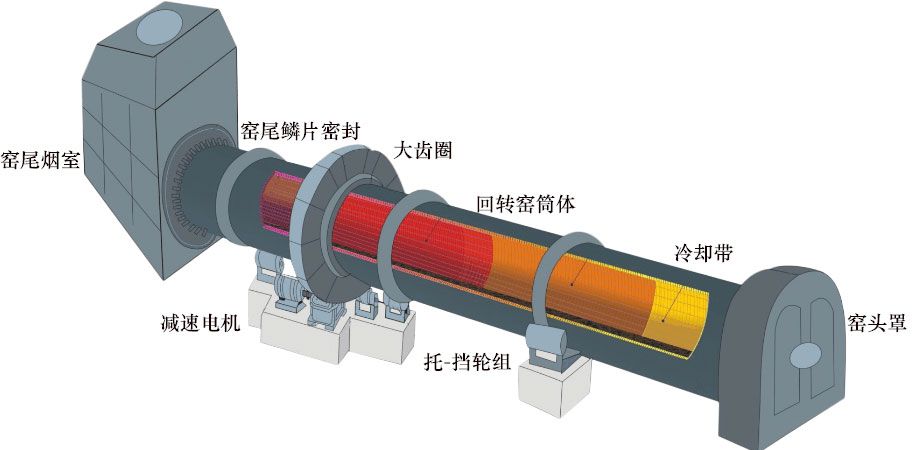

   产品介绍:铝矾土回转窑也称为铝矾土煅烧窑,是专门针对铝矾土的煅烧而研制的一种回转窑设备,主要由回转部分、支承部分、传动装置、窑头罩、窑头窑尾密封、燃烧装置等组成,具有结构简单,设计合理,操作简单,可靠,人员少,工艺稳定等突出特点.
   产能:3.5-26t/h
   型号:Ø2.2×45m-Ø3.8×70m
   功率:45-200kW
   应用领域:铝矾土回转窑主要用于耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;冶金行业钢铁厂铁矿磁化焙烧;铬、镍铁矿氧化焙烧。



突出优势

  1、窑口护板和窑尾回料勺采用分块铸造,安装方便,具有较高的耐热性能和耐蚀、耐磨性能;窑头冷风套内通冷却风,能对窑头筒体及窑口护板进行均匀冷却。

  2、窑头罩采用大容积方式,对开窑门结构,使得气流更加平稳。窑头、窑尾密封采用径向摩擦迷宫、鱼鳞片双重密封形式,结构简单,维护方便。

  3、燃烧装置采用具有喷油点火装置的旋流式四通道煤粉燃烧器。

  4、能耗低,稳定性好,具有较强的市场价格优势。

  5、结构简单,设计合理,操作简单可靠,人员少,工艺稳定。

  6、在生态环保方面其也具有一定的优点,环境污染小,维护量低,运转率高。

  7、可适用于煤气、煤粉和燃油等多种燃料。目前也有自动化的铝矾土回转窑,使用方便。


工作原理

    物料从窑尾(筒体的较高的一端)进入窑内煅烧,由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从较高的一端向低端)移动 , 继续完成其工艺过程,生成熟料经窑头罩进入冷却机冷却。


部分型号参数

产品规格 直径(m) 长度(m) 斜度(%) 产量(t/d) 转速(r/min) 电机功率(kw) 总重量(t)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 210.94
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237
Φ3.0×60 3 60 3.5 800 0.3-2 100 310
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899
Φ5.0×74 5 74 4 6000 0.35-4 710 944
Φ5.6×87 5.6 87 4 8000 max4.23 800 1265
Φ6.0×95 6 95 4 10000 max5 950x2 1659
