陶粒生产设备

河南郑矿机器可提供全套陶粒生产线设备，工艺和技术支持；原料主要有市政污泥、造纸污泥、印染污泥、电镀污泥、酸洗污泥、皮革污泥、油基泥浆、钻井岩削、页岩、粉煤灰、一般粘土、建筑弃土、修复土、污染土、煤矸石等；热源可用煤、天然气或者生物质燃料，欢迎咨询工艺和投资！

产能：5-30万（m³/a）单线

温度：1100-1200℃

主要设备：陶粒回转窑、单筒冷却机、预热器、破碎机、双轴搅拌机、制粒机、除尘器、滚筒筛、皮带输送机

郑矿机器拥有一整套陶粒实验生产线，能够对客户的原料进行实验，找出该种物料的制粒工艺，给实际生产做指导。

点击图片查看对应生产线详情↓↓↓

突出优势

工作原理

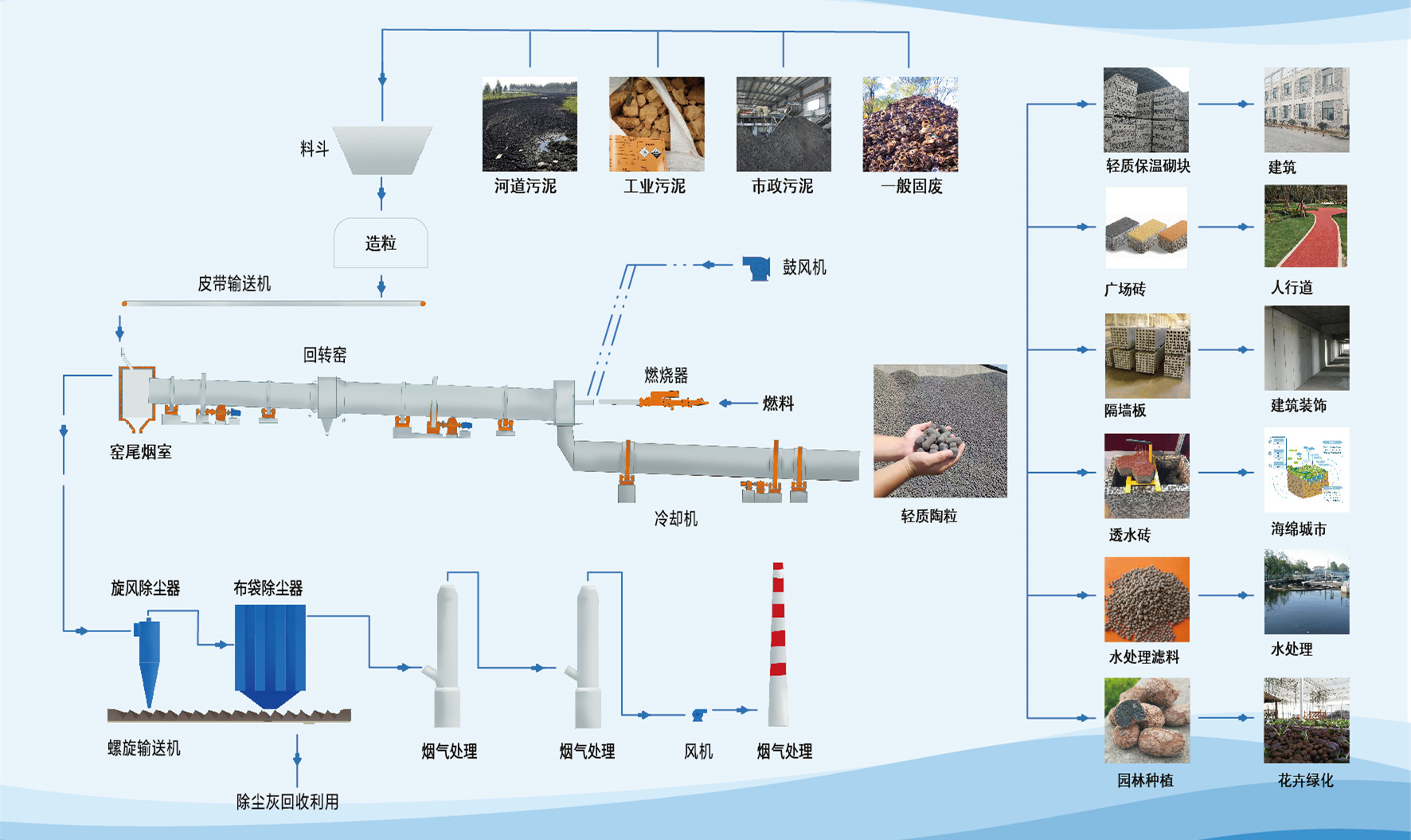

原料粉碎和粉磨→原料配比→原料搅拌→制粒→整形筛选→烧结→冷却→筛分→装袋。

汽车把污泥、矿渣、煤灰等原料和黏土运输进厂后，存放在堆棚内进行自然晾晒一段时间后，由铲车送到各自的料仓中。黏土仓下设置一台板式喂料机，把黏土送到辊齿式破碎机进行破碎，可以设置多个辊齿式破碎机，使得黏土的粒度变得更小，然后送入双轴搅拌机。污泥、矿渣、煤灰等原料通过仓下的螺旋输送机也进入到双轴搅拌机。一起在双轴搅拌机内进行充分的混合和搅拌，然后送到陈化堆场进行堆存。

陈化后的混合料被铲车送到料仓，然后经过双轴搅拌机搅拌后，送到对辊造粒机挤压制粒。产出的颗粒料球由皮带输送机送入整形筛分机，圆整处理后，小颗粒被筛出，合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后，再由回转筛分成5mm、15mm、25mm三种规格的成品，各自存放在堆场存放，装袋后发货。冷却机内冷却陶粒的自然空气被加热到500℃进入到回转窑内辅助燃烧，可以节约大量的燃料。可以采用稻壳或其他种类的燃料，粉碎后的燃料被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后，进入袋收尘器净化后排空。

客户案例


广东污泥陶粒项目	泰国黏土陶粒项目	福建固废陶粒项目

重庆污泥陶粒项目	浙江污泥陶粒项目	江苏污泥陶粒项目

技术参数

序号	规格（m）		生产能力		斜度（%）	筒体转速（r/min）	减速机	电动机
序号	规格（m）		时产量（m3/h）	年产量(万m3/a)	斜度（%）	筒体转速（r/min）	减速机	型号	功率（kW）
1	预热窑	φ1.25×18	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ500	YCT225-4A	11
1	焙烧窑	φ1.6×14	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ650	YCT225-4B	15
2	预热窑	φ1.55×20	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ650	YCT250-4A	18.5
2	焙烧窑	φ1.9×16	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ750	YCT250-4B	22
3	预热窑	φ1.8×22	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
3	焙烧窑	φ2.2×18	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
4	预热窑	φ2.0×24	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT280-4B	30
4	焙烧窑	φ2.5×20	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT315-4A	37
5	预热窑	φ3.0×20- φ2.5×12	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1450	YCT355-4B	75
5	焙烧窑	φ3.0×22	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1250	YCT355-4A	55
6	预热窑	φ3.2×20- φ2.8×14	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1450	YCT355-4A	55
6	焙烧窑	φ3.0×22	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1250	YCT355-4A	55
