页岩陶粒生产设备
河南郑矿机器可提供全套陶粒生产线设备，工艺和技术支持；原料主要有市政污泥、造纸污泥、印染污泥、电镀污泥、酸洗污泥、皮革污泥、油基泥浆、钻井岩削、页岩、粉煤灰、一般粘土、建筑弃土、修复土、污染土、煤矸石等；欢迎咨询价格！
页岩陶粒采用天然岩石页岩为原料，经破碎、筛分、预热和焙烧制成。其无毒、无味、抗压耐磨、耐腐蚀，并具有良好的吸附性能和强度，其材质轻、抗压、保温、防冻、防震、无辐射的优点，适合做建筑节能材料，也用于各类水质的净化处理和花卉盆景的无土栽培。郑矿机器经过多年研究开发出适合陶粒生成线使用的节能、环保设备，为建设新型环保节能型陶粒开辟一条新的工艺路线。
陶粒产能：单线5-30万（m³/a）
煅烧温度：1100-1200℃
主要设备：颚式破碎机、单筒回转窑、单筒冷却机、空气冷却器、袋式收尘器、风机、回转筛。
郑矿机器拥有一整套制粒实验生产线，能够对客户的原料进行实验，找出该种物料的制粒工艺，给实际生产做指导。
点击图片查看对应生产线详情↓↓↓
|
|
|
|
|
实验分析：公司中试实验线可进行各种污泥陶粒的原料分析、配方设计、制样、焙烧、小试、中试
环保节能：节约土地，变废为宝，同时高温灭菌、固化重金属，避免污染
工艺设备先进：从总体项目规划到详细的工艺配方、工艺设计、装备设计及制造、工程安装、调试等提供完整的全产业链服务，具备完整的固危废处理系统解决方案
生产陶粒的工艺过程为：原料粉碎和粉磨→原料配比→原料搅拌→制粒→整形筛选→烧结→冷却→筛分→装袋。
陶粒生产设备：破碎机→磨粉机→双轴搅拌机→陶粒制粒机→陶粒煅烧回转窑→陶粒冷却机→滚筒筛分机

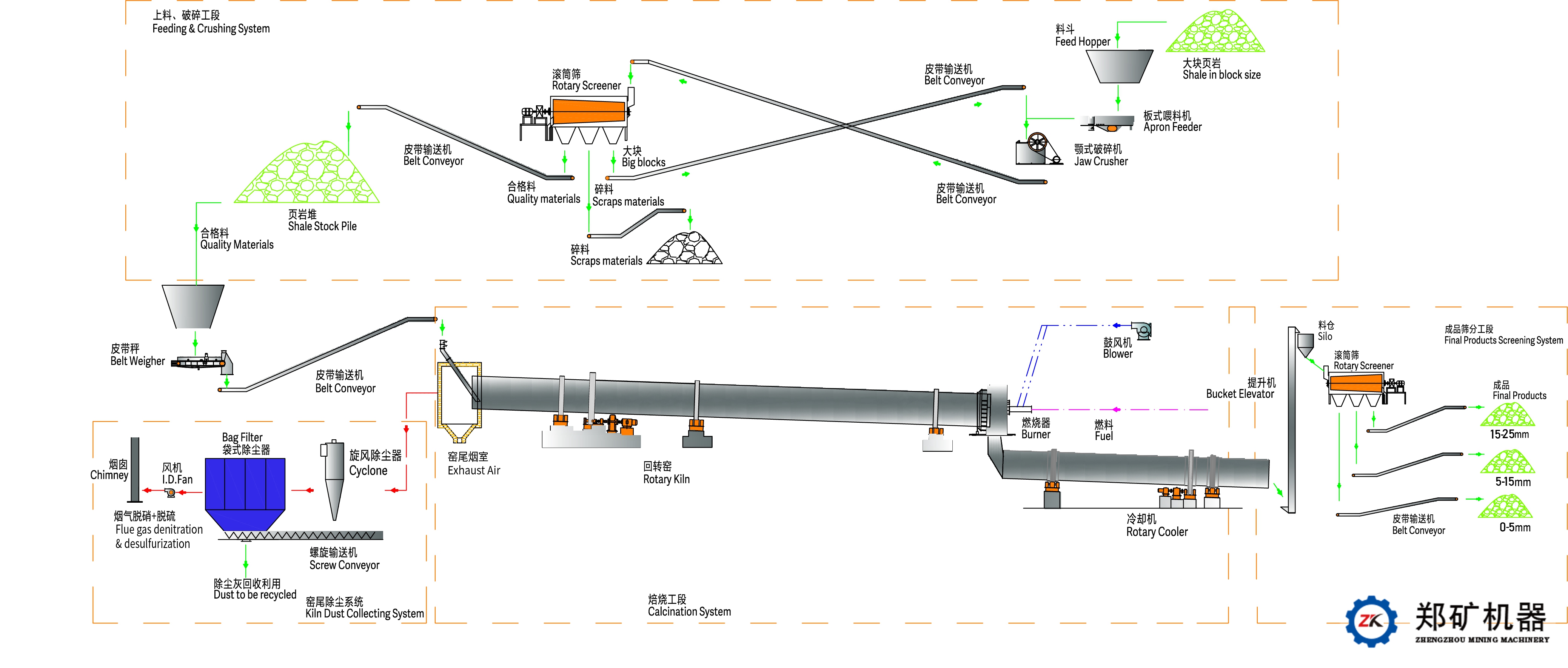

进厂的大块页岩卸入料仓，经仓下的板式喂料机送到颚式破碎机破碎后，被皮带输送机送到回转筛筛分装置，分为大颗粒、合格颗粒和碎颗粒。大颗粒返回破碎机重新破碎，碎颗粒堆存， 合格的颗粒送到堆棚储存使用。 粒度合格的页岩被铲车送到料仓，仓下设置皮带秤，页岩计量后由皮带输送机送入单筒回转窑进行煅烧。页岩在回转窑内经过预热和焙烧，烧制成陶粒。然后高温的陶粒落入冷却机冷却后， 再由回转筛分成不同粒度的成品，各自存放在堆场存放，装袋后发货。冷却机内冷却陶粒的自然空气被加热后进入到回转窑内辅助燃烧，可以节省燃料。燃料经多通道燃烧器被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后，进入袋收尘器净化排空。
 |
.jpg "泰国建筑陶粒线") |
 |
| 广东污泥陶粒项目 | 泰国黏土陶粒项目 | 福建固废陶粒项目 |
 |
 |
 |
| 重庆污泥陶粒项目 | 浙江污泥陶粒项目 | 江苏污泥陶粒项目 |
| 序号 | 设备名称 | 页岩陶粒生产线规模及设备规格 | ||||
| 25,000 m³/a | 35,000 m³/a | 50,000 m³/a | 65,000 m³/a | 120,000 m³/a | ||
| 1 | 颚式破碎机 | PEX150×500 | PEX150×500 | PEX150×750 | PEX250×750 | PEX250×1000 |
| 2 | 单筒回转窑 | Φ1.5×26m | Φ1.8×28m | Φ2.2×30m | Φ2.4×33m | Φ2.6×28m Φ3×20m |
| 3 | 单筒冷却机 | Φ1.2×12m | Φ1.5×15m | Φ1.8×18m | Φ2×20m | Φ2.2×22m |
| 4 | 竖式冷却器 | — | — | LSF26 | LSF36 | LSF36 |
| 5 | 空气冷却器 | 80 ㎡ | 120 ㎡ | 200 ㎡ | 280 ㎡ | 500 ㎡ |
| 6 | 袋收尘器 | PPC32-5 | PPC64-4 | PPC64-5 | PPC64-7 | PPC96-7 |
| 7 | 风机 | 9-19No.9D | 9-19No.12.5D | 9-19No.12.5D | 9-19No.14D | 9-26No.14D |
| 8294m³/h 22kW | 12213m³/h 22kW | 16099m³/h 37kW | 22618m³/h 75kW | 42897m³/h 110kW | ||
| 8 | 回转筛 | Φ600×2900m | Φ800×3600m | Φ900×4200m | Φ1100×4500m | Φ1500×6000m |
