斗式提升机的牵引装置

如果您正在寻找相关产品或有其他问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

7x24小时销售热线 183 3600 8373
发表日期:2020-12-02 文章来源:郑矿机器 阅读次数:

斗式提升机的牵引件常采用胶带或链条。

      1、胶带斗式提升机(TD型斗式提升机)

     这种提升机采用胶带作为料斗的牵引部件。料斗用具有特种头部的螺栓固定在带子上,为了使螺栓的头部不妨碍胶带通过滚筒,在料斗的后壁上制有相应的凹槽。胶带的宽度要根据胶带的标准选取,带宽应比料斗的宽度在30-40mm。带的帆布层数应根据带子所受的*大牵引力计算确定(通常不少于4层),计算方法同带式输送机,但由于胶带上钻了连接料斗的孔,降低了胶带的强度,所以应比胶带输送机验算胶带强度的安全系数增大10%左右。

     胶带斗式提升机的优点是:成本低,自重较小,工作平稳无噪声,可采用较高的运行速度,生产效率较高,磨损较小;主要缺点是:料斗在胶带上的固定较弱,因为是用摩擦传递牵引力,需要有较大的初张力。因此,它主要用于中小输送量(在60-80m3/h以内)和中等提升高度(通常在30m以内),运输密度较小或中等的粉粒状物料。普通胶带输送物料温度不超过60℃,采用耐热胶带允许达到150℃。

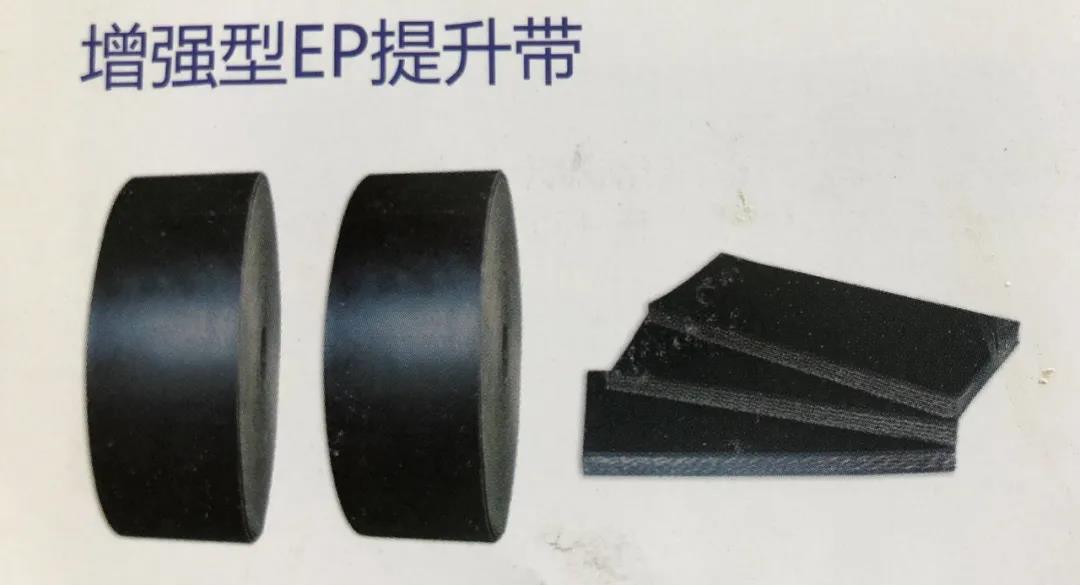

图1  胶带斗式提升机提升带


    2、环链斗式提升机(TH型斗式提升机)

     这种提升机的牵引件是锻造环链。锻造环链由圆钢锻制而成,我国目前定型的环链节距为50mm,环链与料斗的链接采用链环钩,当料斗的宽度160-250mm时,只用一根牵引链条,当料斗的宽度为300-630mm时,则用两根牵引链条。

     环链是较常用的一种牵引件,它的结构和制造比较简单,与料料的链接也很牢固。但环链相互接触处易磨损,降低链的强度,且运行不够平稳。


图2  环链斗式提升机 环链


    3、板链斗式提升机(NE型斗式提升机)

     这种提升机的牵引件是板链。板链由内外链板、套筒、滚筒及销轴等组成,我国目前定型的板链节距为200mm、250mm、320mm。销轴材料为15Cr钢,并经过渗碳处淬火处理。套筒的材料为15号钢,以渗碳淬火处理。内外链板由Q235钢制成。板链有注油式和非注油式两种结构。

     板链的结构比较坚固,适用于提升量大的提升机。但其铰接头处易受物料磨损,制造维修比较复杂。

     链式(环链式和板链式)提升机主要用于高生产率和大提升高度的物料输送,可用来输送密度大、磨琢性强的大块物料,也可用来提升较热物料,物料温度可达250℃。

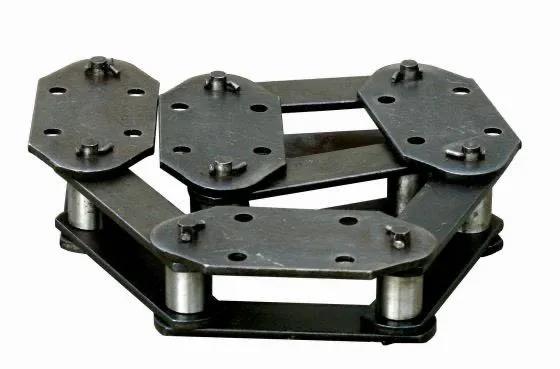

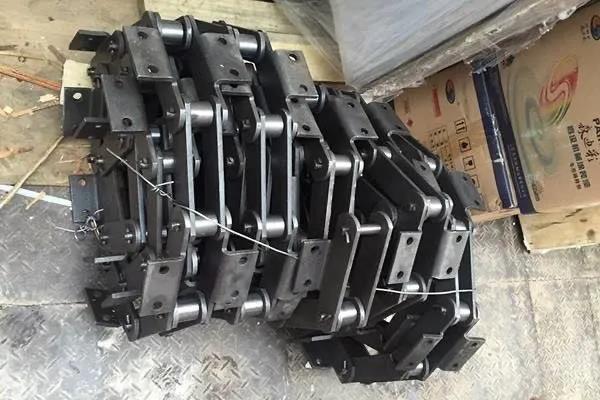

图3 、图4  板链斗式提升机 板链

   以上就是斗式提升机的牵引装置 ,想要了解更多设备信息欢迎咨询郑矿机器客服人员。郑矿机器是一家专业矿山机械设备生产厂家,有丰富的技术积累和项目经验,诚邀各位到我厂实地参观考察!
