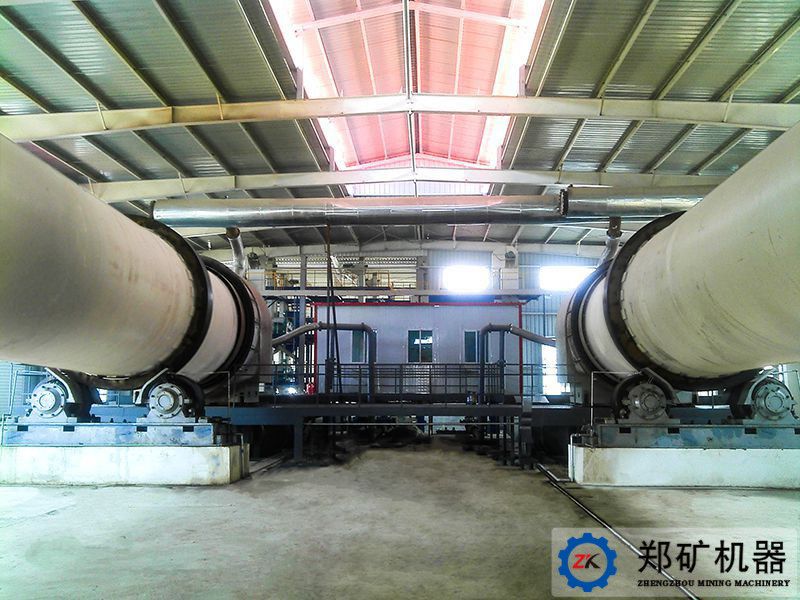

金属镁生产线
河南郑矿机器有限公司专业生产金属镁冶炼行业机械设备，并根据镁厂冶炼工艺的改进和装备水平的提高，不断改进设备性能，完善产品功能，自主研发生产的预热器成功应用于白云石的煅烧，废气中热量回收利用，也利于烟气的除尘，排放指标达到30mg/m³ 以下。
产能：5-20万吨/年
规格：Φ1.6×32m-Φ4×80m
燃料：发生炉煤气、天然气、煤层气和煤粉。
金属镁生产线
为了提高炉窑的热效率，降低单位产品燃料消耗，在工程设计中采取了以下几方面措施：
1、燃料燃烧设备：选用节能燃烧器，自动控制配风量，减少燃料的不完全燃烧损失。
2、在回转窑尾部设有一台竖式预热器，充分利用回转窑燃烧产生的高温烟气，将预热器内的物料预热，使物料在预热器内发生部分分解，使系统产量提高40%，热效率提高30%。
3、在回转窑头部设有一台竖式冷却器，充分利用回转窑高温煅白出料所含热量将二次空气预热至600℃，使热效率得到提高。
1．生产原料
1)白云石
白云石的粒度要求为10～40mm，超出上限40mm及下限10mm的部分均不得超过5％，粒度≤50mm。
白云石的化学成分： MgO：19～21%；CaO：30～33％；SiO2＜0.5%；Fe2O3 ＜0.5%；Al2O30.5%；Na2O0.005%；K2O0.005%；Mn0.0005%；其中CaO MgO=1.394（质量比）、CaO MgO=1.0（摩尔比）。
2)硅铁
硅铁选用含Si≥75％，即由49.92％Si和50.08％FeSi2组成的75#硅铁。
3)萤石粉
萤石粉中CaF2＞90％，其粒度为200目。
2．生产工艺
金属镁冶炼在工艺流程选择上采用了技术成熟、可靠、先进合理的新型皮江法炼镁工艺。
合格的白云石送入回转窑中进行煅烧；再将煅烧后的白云石、萤石、硅铁按一定比例配料，经过球磨并压成球团；装入还原罐中在抽真空的条件下，进行高温热还原，得到结晶镁；结晶镁经过重熔、精炼后可得到金属镁。包含原料储备、白云石煅烧、粉磨压球、还原及精炼等工段。
原料储备
白云石在矿山破碎到符合要求的粒度，进厂内白云石堆场储存。硅铁和萤石直接进厂内仓库储存。储量均按半个月生产所需用量考虑。
白云石煅烧车间

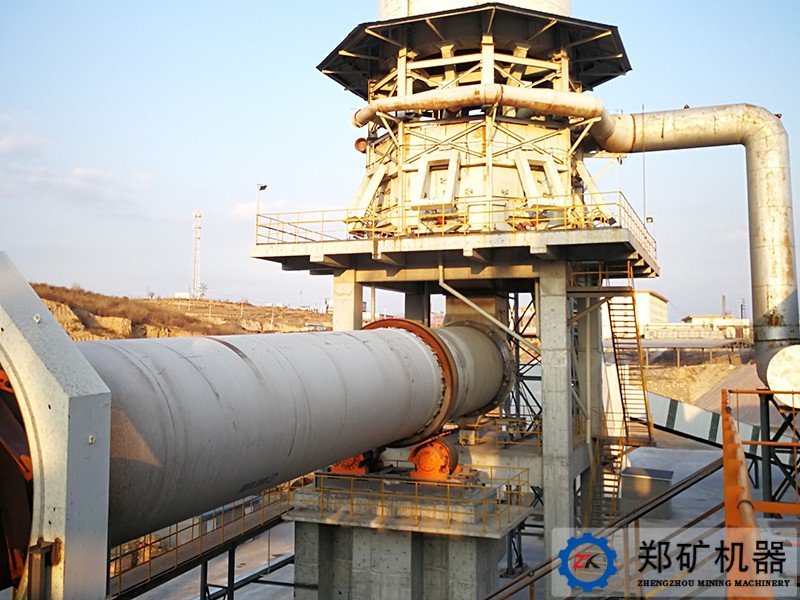

选用节能环保型回转窑，带竖式预热器及竖式冷却器。外来粒度、质量均符合要求的白云石卸至料场，由装载机进行堆取料作业，由振动筛进行筛分后，10～40mm粒度的白云石经皮带运输至回转窑竖式预热器顶部料仓，经料管进入预热器与从回转窑流入的高温烟气换热，将物料预热至800℃以上，落至转运溜槽后入回转窑经1250℃高温煅烧成活性煅白，再卸入冷却器内，高温煅白在此与风机鼓入的冷风换热，将活性煅白冷却至100℃以下，空气被预热至600℃以上。冷却后的活性煅白由冷却器卸出后经鳞板输送机输送至制球车间。
其主要反应如下：
CaCO3•MgCO3 CaO•MgO + 2CO2
回转窑燃烧产生的高温烟气，在预热器内与白云石进行热交换后，温度降至220℃以下，然后进入袋式除尘器，除尘后经高温风机排入大气，排放气体的含尘浓度小于30mgm3。
全线采用技术先进、性能可靠的PLC控制系统，在主控制室集中操作管理。
还原及精炼车间
还原炉采用高温空气快速换向蓄热式燃烧技术，蓄热式还原炉以煤气为燃料连续加热。球团由加料机加入还原炉内的还原罐中，还原罐生成的镁蒸汽于端部冷凝器中冷凝成结晶镁（粗镁），将粗镁取出送去精炼与合金生产线。

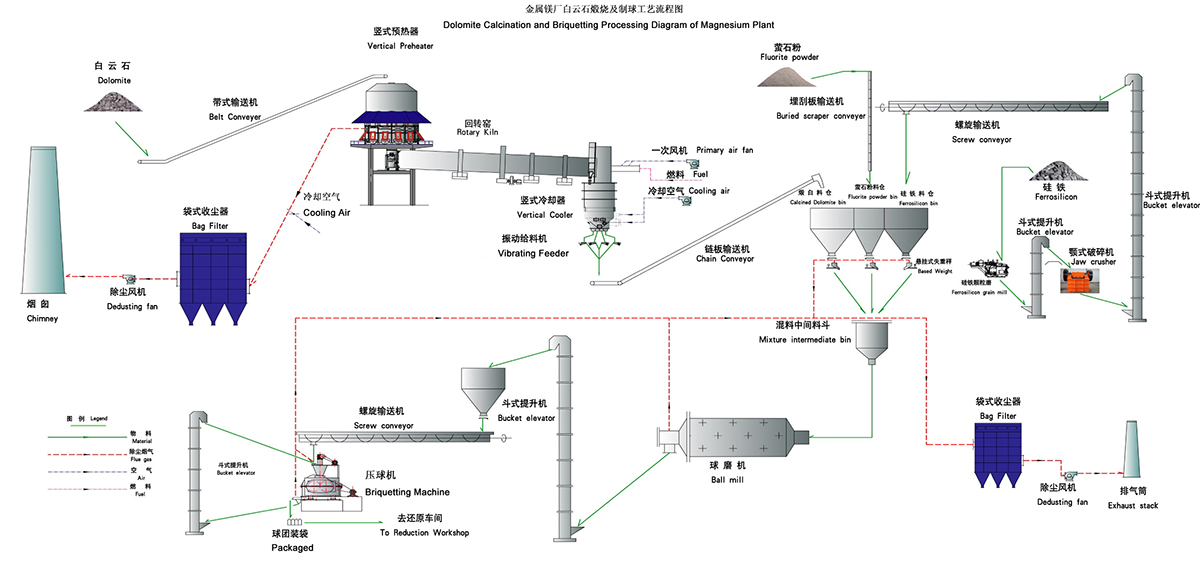

工艺流程图
 |
 |
 |

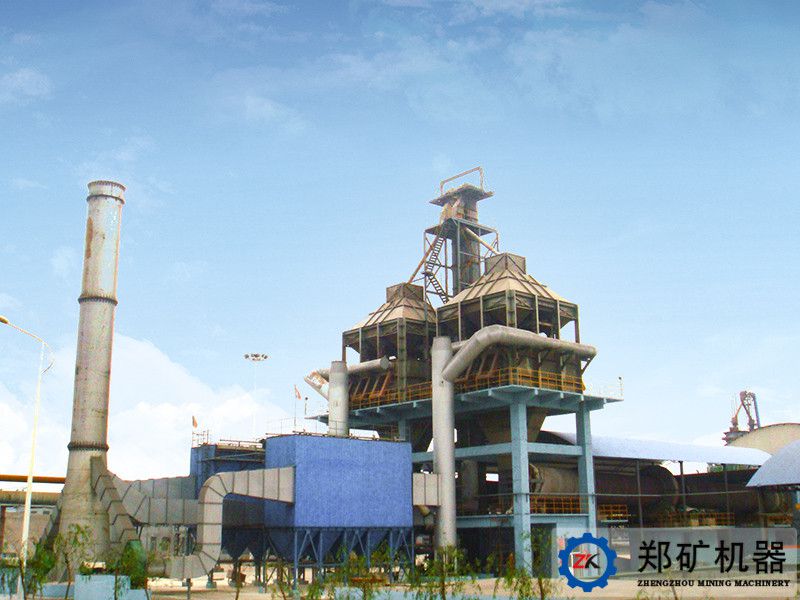

| 陕西榆林金属镁项目 | 韩国年产1万吨金属镁项目 | 山西美锦年产1.5万吨金属镁项目 |
| 规格(m) | 基本参数（t/h） | 减速机 | 电动机 | 支撑数量(个) | 机器自重(t) | |||
|---|---|---|---|---|---|---|---|---|
| 转速(r/min) | 斜度（%） | 产量(t/h) | 型号 | 型号 | 功率（KW） | |||
| φ1.6×32m | 0.58-2.85 | 4 | 2 | ZQ75-50 | YCT250-4A | 18.5 | 3 | 46.8 |
| φ1.6/1.9×36m | 0.53-1.59 | 4 | 2.5-3 | ZQ110-7 | YCTZ50-4B | 22 | 3 | 57 |
| φ1.9×39m | 0.53-1.59 | 4 | 3-3.4 | ZQ125-7 | YCT315-4A | 37 | 3 | 71.79 |
| φ2.2×45m | 0.214-1.64 | 3.5 | 4-5 | 主ZS125-5 | YCT315-4B | 45 | 3 | 142.6 |
| 辅：ZQ40-40 | Y112M-4 | 4 | ||||||
| φ2.5×50m | 0.62-1.5 | 3.5 | 5-6 | 主：ZS165-5 | YCT355-4A | 55 | 3 | 180 |
| 辅：ZS50-1 | Y160M-6 | 7.5 | ||||||
| φ2.5×55m | 0.62-1.5 | 3.5 | 5-6 | 主ZS165-5 | YCT355-4A | 55 | 3 | 185 |
| 辅：ZS50-1 | Y160M-6 | 7.5 | ||||||
| φ2.8×55m | 0.62-1.5 | 3.5 | 6-7 | 主ZS165-5 | YCT355-4B | 75 | 3 | 215.6 |
| 辅：ZS50-1 | Y160L-6 | 11 | ||||||
| φ3.0×60m | 0.5-1.5 | 3.5 | 7-9 | 主：ZS165-3 | ZSN-280-11B | 125 | 4 | 310.9 |
| 辅:ZS50-1 | Y160L-6 | 11 | ||||||
| φ3.2×64m | 0.4-1.5 | 3.5 | 8-10 | 主:ZS130-16 | ZSN-280-11B | 190 | 4 | 337.8 |
| 辅:Zl50-1 | Y180L-4 | 22 | ||||||
| φ3.5×70m | 0.4-1.5 | 3.5 | 12-14 | 主:ZSY500-40 | ZSN-315-082 | 280 | 4 | 394.6 |
| 辅:Zl50-14 | Y180L-4 | 22 | ||||||
| φ4.0×80m | 0.4-1.5 | 3.5 | 16-20 | 主:ZLY630-35.5 | ZSN-315-12 | 355 | 4 | 564.8 |
| 辅:ZSY280-35.5 | Y200L-4 | 30 | ||||||
