大倾角皮带输送机(DJ)
产品介绍：大倾角皮带机采用的是有波纹挡边和横隔板的输送带，其许用的输送倾角可达90°，因而可以节约占地面积，节省设备投资和土建费用，具有较高的综合经济效益，是大倾角输送和垂直提升的理想设备。
输 送 量：84-360m³/h
规格型号：DJ500-DJ800
倾 角：30-90°
应用领域：广泛地应用在冶金、煤炭、交通、水电、化工、港口等行业。
大倾角皮带输送机(DJ)
本公司DJ大倾角皮带机据其采用的输送基带宽度可分为三个系列，每个系列根据不同的挡边高度又各有三个产品，能满足倾角30-90°之间，*大粒度小于180mm物料的输送，每小时输送物料84-360m3。
1、结构简单、运行平稳、噪声小、运行可靠、能耗小
2、衔接方便。可在机头和机尾设置任意长度的水平输送段，便于和其它设备衔接
3、输送量大。由于输送带具有波纹挡边，其装载端面增大，在相同倾角时，比通用带式输送机的输送量大
4、采用的是有波纹挡边和横隔板的输送带，其许用的输送倾角可达90°，节约占地面积，节省投资和土建费用。

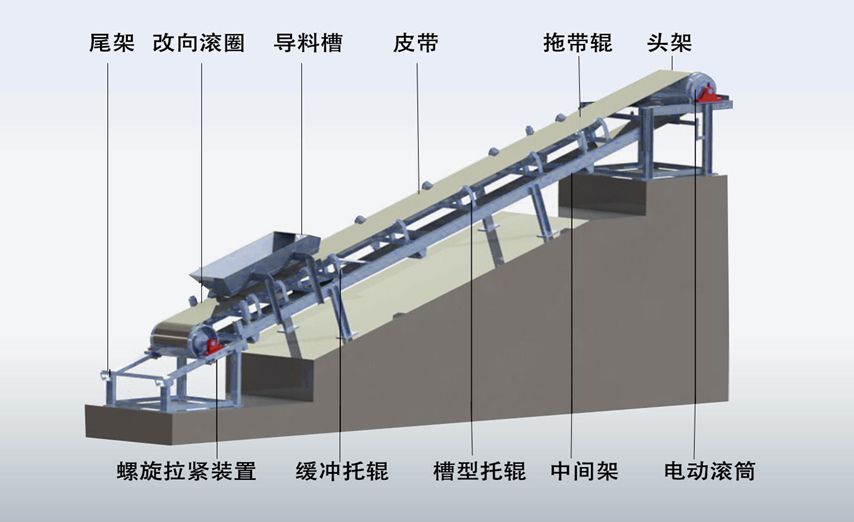

大倾角带式输送机的输送带起到曳引和承载作用，输送带的波状挡边、横隔板和基带形成了输送物料的“闸”形容器。在电动机的带动下，输送带带动物料上行，从而实现大倾角输送。皮带输送机设备主要由头部传动装置，尾部拉紧装置和输送胶带构成。其牵引构件和承载构件是一条无端的胶带，胶带绕在机架两端的传动滚筒和改向滚筒上，尾部有张紧装置张紧，在沿胶带长度方向上用托辊支撑，构成封闭循环回路。当驱动装置驱动传动滚筒回转时，由传动滚筒与胶带间的摩擦力带动胶带运行。被输送物料一般由导料槽加至胶带上，物料随着胶带的移动被运送到头部的卸料装置进行卸料。
| 型号 | 基带宽（mm） | 挡边高（mm） | 横隔板间距（mm） | 带速（m/s） | 倾角β（°） | 输送量（m3/h） | 被输送物料块度（mm） | 功率(kW) |
|---|---|---|---|---|---|---|---|---|
| DJ500 | 500 | 80 | 126～252 | 0.8～2.0 | 30～90 | 84 | 100 | 1.5～18.5 |
| 100 | 112 | |||||||
| 120 | 126～378 | 138 | ||||||
| DJ650 | 650 | 80 | 126～252 | 0.8～2.0 | 156 | 140 | 1.5～22 | |
| 100 | 172 | |||||||
| 120 | 126～378 | 186 | ||||||
| DJ800 | 800 | 80 | 126～252 | 0.8～2.0 | 186 | 180 | 2.2～45 | |
| 100 | 318 | |||||||
| 120 | 126～378 | 360 |
