BL鳞板输送机
1、整机结构紧凑，安装、调试便捷，易损件少，且更换简便；
2、鳞板料斗为耐磨钢冲压成型，精度高、累计误差小，行走平稳、可靠；
3、用链条作为牵引元件，具有强度高、效率高、工作可靠的特点，还可以实现重负载、长距离输送；
4、适应性强，能够输送大块状、具有锋利棱角、灼热的物料，并且在输送过程中同时完成冷却、清洗等工艺。

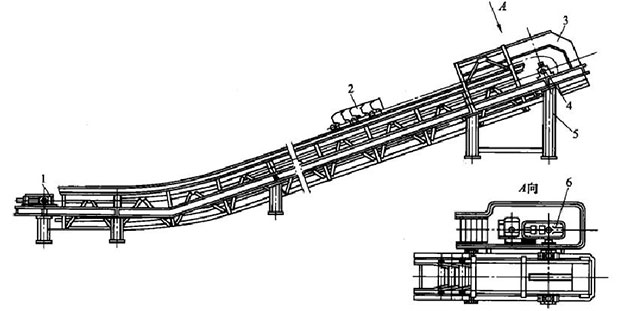

鳞板输送机外形简图
1—尾轮张紧装置 2—鳞板链条装置 3—导料防护装置 4—头轮装置 5—机架 6—驱动装置
BL型鳞板输送机是一种以牵引链作为牵引机构、鳞板料斗作为承载装置的挠性牵引连续性输送设备。工作时，通过传动装置带动头部装置的链轮转动，与链轮相啮合的链条也随之向前运动，同时固定在链条上的料斗及其支撑滚轮沿着机架上的轨道也同步向前运动；当物料在进料口中加入料斗后，随着料斗的移动物料被输送到出料口，在重力和离心力的共同作用下，物料从出料口卸下，进入下一道工序。
| 型号 | 鳞板宽度/mm | 槽体高度/mm | 槽体 | 运行速度m/s | 安装角度/° | 输送量m³/h | 牵引链 | ||||
| 厚度/mm | 材质 | 节距t/mm | 破坏载荷/KN | 安全系数 | 许用牵引力（双链）/KN | ||||||
| BL650 | 650 | 160～200 | 4 | Q235 | 0.05～0.5 | ≤25 | 20～80 | 250 | 168 | 11.6 | 25 |
| BL800 | 800 | 200～250 | 5 | Q235 | 0.05～1 | ≤25 | 50～150 | 320 | 224 | 8 | 50 |
| BL1000 | 1000 | 250～350 | 6 | Q235 | 0.05～1 | ≤25 | 80～200 | 320 | 332 | 7.6 | 75 |
| 易损件： | |||||||||||
| 序号 | 名称 | 数量 | 备注 | 序号 | 名称 | 数量 | 备注 | / | |||
| 1 | 鳞板料斗 | 按需 | 4 | 传动大链轮 | 1件 | ||||||
| 2 | 链条 | 按需 | 5 | 传动链条 | 按需 | ||||||
| 3 | 传动小链轮 | 1件 | 6 | 柱销 | 按需 | ||||||
