MQG格子球磨机
MQG格子型磨是物料经破碎机破碎和配料后，进行再次粉碎的关键设备，主要用于水泥厂原料的粉磨，也可用于电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料，具有生产能力大、效率高、节能环保等特点。格子型磨是在磨尾增加格子板、卸料锥体等装置，改变卸料方式，避免过粉磨，与溢流型卸料方式相比，走料更加流畅，粉磨效率高。本公司格子磨MQG1245至MQG3511有十个规格型号，配套电机55KW-2000KW，能满足时产1.7t-73t的各种矿石物料的粉磨。
规格型号：MQG1245 -MQG3511
处理量: 1.7-73 t/h
重量：13.1-220t
应用领域: 广泛应用于电力、建材、冶金、化工、非金属等行业。
格子型磨是物料经破碎机破碎和配料后，进行再次粉碎的关键设备，主要用于水泥厂原料的粉磨，也可用于电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料，具有生产能力大、效率高、节能环保等特点。
1、衬板为优质耐磨材料铸造而成，耐磨损，使用寿命长；
2、对物料物理性质（如粒度、水分、硬度等）波动的适应性强；
3、产品粒度均匀、颗粒度易于调节、合格率高；
4、生产能力大、粉碎比大，可适应不同状况作业需求，且密封性能良好。

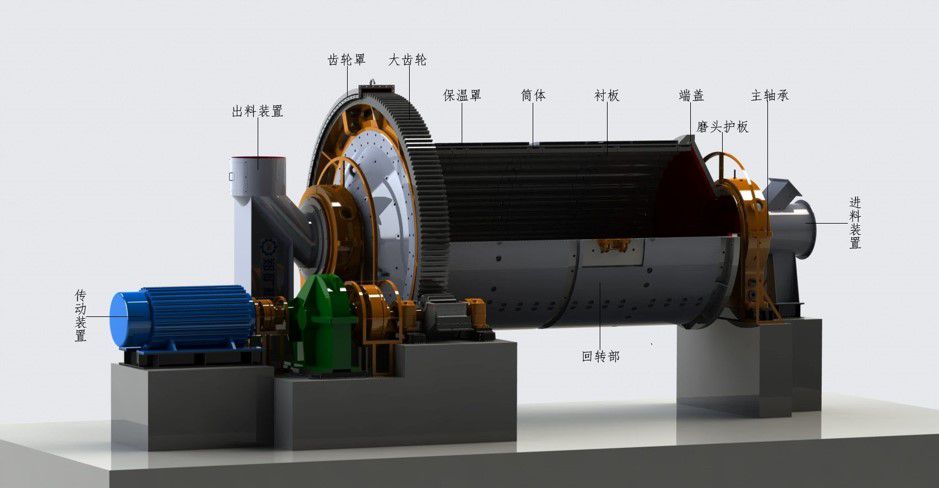

电机通过减速器带动过桥装置驱动筒体回转时，研磨体由于惯性离心力的作用，贴附在磨机筒体内壁的衬板面上与之一起回转，当其被带到一定高度后，在重力和离心力的作用下产生抛落将筒体内的物料粉碎，研磨体除有上升、下落的循环运动外，还会产生滑动和滚动，致使研磨体、衬板和被磨物料之间发生研磨作用使物料磨细；物料在受到冲击破碎和研磨磨碎的同时，借进料端和出料端的物料本身料面高度差，使物料由进料端向出料端缓缓流动，完成粉磨作业。
| 规格 | 产量（t/h） | 转速（r/min） | 研磨体（t） | 电机 | 减速机 | 重量（t） | ||
|---|---|---|---|---|---|---|---|---|
| 型号 | 功率（kW） | 型号 | 速比 | |||||
| MQG1245 | 1.7 | 30.3 | 5 | YR250M-6 | 55 | ZD30-8 | 4.481 | 13.1 |
| MQG1557 | 4.5 | 26.34 | 11 | JR127-8 | 130 | ZD40-7 | 4 | 25 |
| MQG1870 | 11 | 24.5 | 20 | JR138-8 | 245 | ZD60-8 | 4.5 | 37.2 |
| MQG2275 | 16～22 | 21.4 | 32 | JR158-8 | 380 | ZD70-9 | 5 | 53.6 |
| MQG2413 | 35～38 | 19.4 | 69 | YR800-8 | 800 | JDX800/MBY800 | 6.33 | 78 |
| MQG2613 | 50～55 | 19.5 | 83 | YR1000-8/1180 | 1000 | JDX800/MBY800 | 4.5 | 129.6 |
| MQG2810 | 40～48 | 19.18 | 66 | YR5604-8 | 800 | TMBY800 | 5.6 | 123.2 |
| MQG3013 | 55～58 | 18.08 | 108 | YR1400-8/1430 | 1400 | JDX900 | 7.1 | 165.83 |
| MQG3213 | 60 | 17.7 | 130 | YR7107-8 | 1600 | MBY1000-7.1-II-L | 7.1 | 200.2 |
| MQG3511 | 73 | 16.57 | 135 | YR2000-8/1730 | 2000 | MBY900 | 5.6 | 220 |
