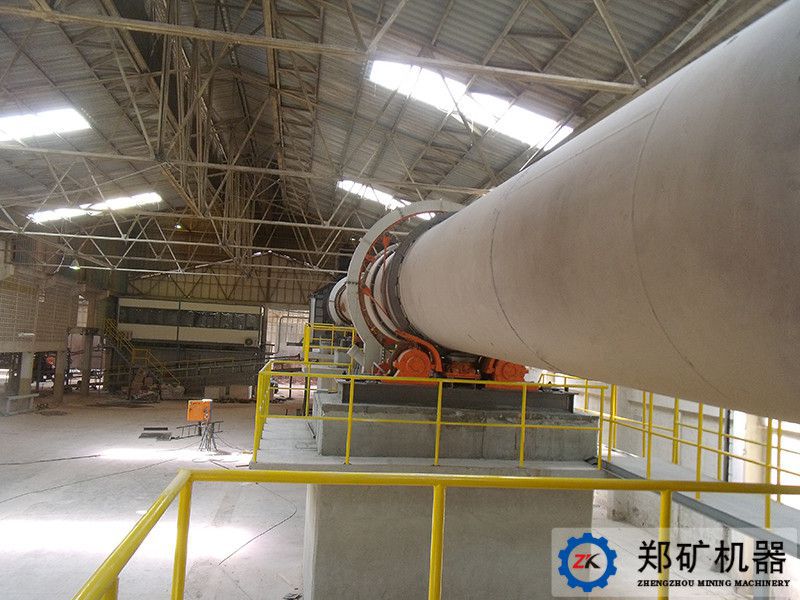

建筑陶粒回转窑

    陶粒窑主要用于煅烧半成品陶粒颗粒,分单筒回转窑和双筒插接回转窑两大类。其中双筒窑又分为预热窑和焙烧窑,预热窑用于干燥、预热用,焙烧窑用作烧成。

煅烧物料:污泥、粘土等

燃料:煤 、天然气和生物质燃料

电机功率:11-75kW

应用领域:主要用于陶粒行业污泥、粘土、粉煤灰、页岩等物料的焙烧。


突出优势

    建筑陶粒作为一种新型环保材料,在建筑领域得到了广泛的应用,即可制成墙板、砖等新型墙体材料,又可作保温隔热、楼板、轻质混凝土、水处理净化等用途。而回转窑作为建筑陶粒生产的关键性设备,其性能高低直接影响到成品陶粒的品质和生产成本。

1) 回转窑传动采用变频调速,效率高,电耗低;

2) 单位产品燃料能耗低;

3) 负压操作,粉尘污染小;

4) 工艺流程简单,同时完成烘干、造粒、煅烧;

5)布置紧凑、系统设备重量轻、投资低。


工作原理

    半成品颗粒通过预热窑窑尾(高端)溜槽喂入窑内,由于筒体的倾斜和缓慢的回转,半成品颗粒一面沿圆周滚动,一面沿轴向由预热窑窑尾(高端)向焙烧窑窑头(低端)运动;燃料从焙烧窑窑头(低端)通过燃烧器喷入窑内进行燃烧,热量以辐射、对流、传导等多种方式传给半成品颗粒,半成品颗粒在移动的过程中,经过烘干、预热后,进入焙烧窑进行焙烧,并完成多种物理变化和化学反应,形成陶粒,最终从焙烧窑窑头端卸出进入冷却机。高温烟气则由预热窑窑尾端进入窑尾除尘系统。


部分型号参数

序号 规格(m) 生产能力 斜度(%) 筒体转速(r/min) 减速机 电动机
时产量(m3/h) 年产量(万m3/a) 型号 功率(kW)
1 预热窑 φ1.25×18 2.95~3.94 1.8~2.4 4 1.0~5.0 ZQ500 YCT225-4A 11
焙烧窑 φ1.6×14 1.0~5.0 ZQ650 YCT225-4B 15
2 预热窑 φ1.55×20 4.36~5.81 2.67~3.5 4 1.0~5.0 ZQ650 YCT250-4A 18.5
焙烧窑 φ1.9×16 1.0~5.0 ZQ750 YCT250-4B 22
3 预热窑 φ1.8×22 5.9~7.87 3.61~4.8 4 1.0~5.0 ZQ750 YCT250-4B 22
焙烧窑 φ2.2×18 1.0~5.0 ZQ750 YCT250-4B 22
4 预热窑 φ2.0×24 7.42~9.88 4.54~6 4 1.0~5.0 ZSY224 YCT280-4B 30
焙烧窑 φ2.5×20 1.0~5.0 ZSY224 YCT315-4A 37
5 预热窑 φ3.0×20- φ2.5×12 9.5~17.51 8.04~10.7 4 1.0~5.0 ZS1450 YCT355-4B 75
焙烧窑 φ3.0×22 1.0~5.0 ZS1250 YCT355-4A 55
6 预热窑 φ3.2×20- φ2.8×14 13.9~16.2 10.0~11.5 4 1.0~5.0 ZS1450 YCT355-4A 55
焙烧窑 φ3.0×22 1.0~5.0 ZS1250 YCT355-4A 55
更多产品型号、报价、相关配件
请联系我们:183 3600 8373!

合作案例

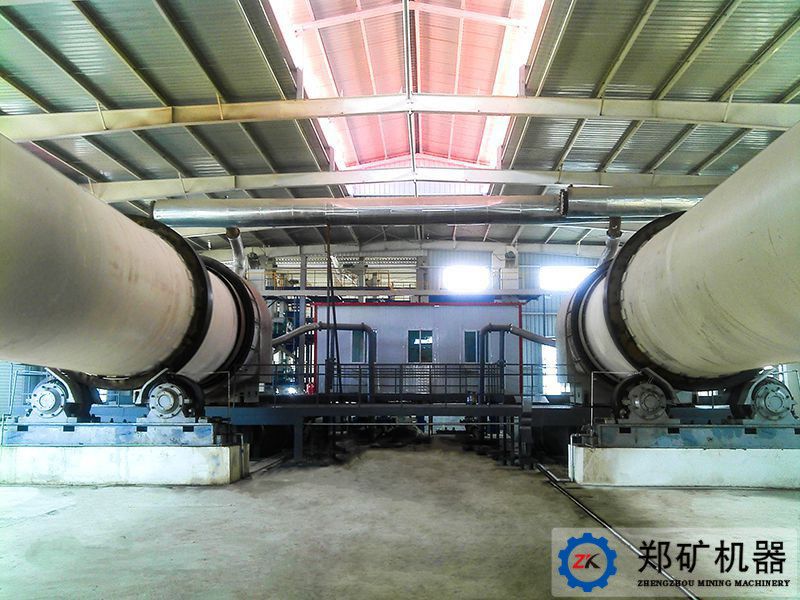

广东污泥陶粒线 泰国建筑陶粒线 耕生*陶粒砂线
广东中滔污泥黏土陶粒线 泰国TBM建筑陶粒生产线 耕生国际陶粒砂生产线
