PPC气箱脉冲布袋除尘器
PPC系列气箱脉冲袋式除尘器综合分室反吹、脉冲喷吹清灰等各类袋式除尘器的优点，克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点，具有分室整体清灰特点。该系列除尘器采用大规格脉冲阀清灰，具有清灰能力强、效果好、使用寿命长的特点，可广泛应用于建材、冶金、机械、化工等行业。
处理风量:6900—35700m³/h
适用物料：粉尘、烟气
型 号：PPC32-3-PPC64-8
应用范围：应用于建材、冶金、机械、化工等行业。
PPC气箱脉冲布袋除尘器
PPC系列气箱脉冲袋式除尘器综合分室反吹、脉冲喷吹清灰等各类袋式除尘器的优点，克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点，具有分室整体清灰特点。该系列除尘器采用大规格脉冲阀清灰，具有清灰能力强、效果好、使用寿命长的特点，可广泛应用于建材、冶金、机械、化工等行业。
处理风量:6900—35700m³/h
适用物料：粉尘、烟气
型 号：PPC32-3-PPC64-8
应用范围：应用于建材、冶金、机械、化工等行业。
PPC 系列气箱脉冲袋式收尘器特别适用于水泥厂的破碎、包装、库顶、煤粉、熟料冷却机和各种磨机等收尘系统，本公司该系列产品有九款产品，处理风量6900-35700m3/h，适合处理含尘浓度小于200g/ m3,净化后气体含尘浓度小于0.03 g/ m3，满足国家环保排放标准。
1、清灰原理先进，无喷吹管，而是将脉冲阀装在箱体侧壁或顶盖，让清灰气流喷入上箱体并使其空间气体增压，进而将能量传递至滤袋以实现清灰；同时换袋操作省去了拆、装喷吹管的工序，便于更换滤袋、操作方便；
2、采用大规格脉冲阀，减少了整个除尘器使用脉冲阀的数量，从而减少了脉冲阀的维护工作量；
3、采用离线清灰技术进行分室反吹脉冲清灰，既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象，又不影响设备运行工况的正常连续运行，提高了清灰效果，延长了滤袋使用寿命；
4、适应高浓度除尘，如O-Sepa选粉机，其粉磨系统气体含尘浓度高达1000g/Nm3，PPC型气箱脉冲袋式除尘器可直接进行处理；

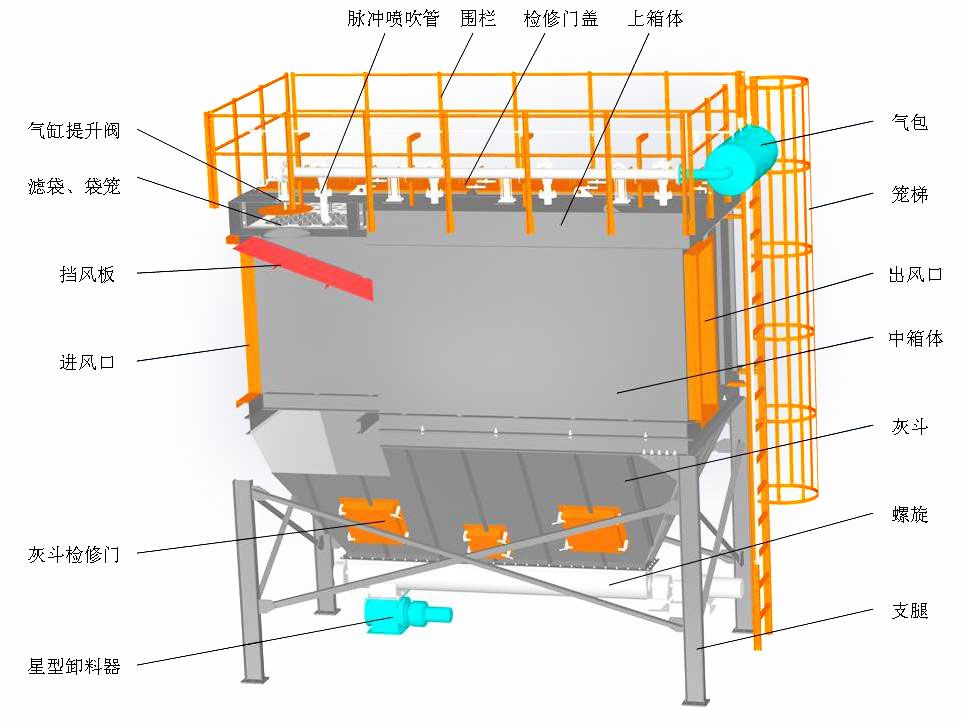

在引风机的作用下，含尘气体从除尘器的进风口进入，经斜隔板转向至灰斗,此时由于气流速度变慢，在惯性力和重力的作用下，含尘气体中粗颗粒粉尘落入灰斗；细小尘粒随气流折向而上进入过滤室，经滤袋过滤、净化后，粉尘附着于滤袋的外表面，而净化后的气体通过滤袋进入上部清洁室，由各分室而来的干净空气汇集于清洁室，经出风口，由除尘系统的主风机吸出而排入大气。清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过状态（分室停风清灰）；然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
| 型号 | PPC32-3 | PPC32-4 | PPC32-5 | PPC32-6 | PPC64-4 | PPC64-5 | PPC64-6 | PPC64-7 | PPC64-8 | |
| 处理风量(m³/h) | 6900 | 8900 | 11160 | 13390 | 17800 | 22300 | 26700 | 31200 | 35700 | |
| 过滤风速(m/min) | 1.2-2.0( 根据不同的扬尘点选取不同的净化过滤风速) | |||||||||
| 总过滤面积(㎡) | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | 496 | |
| 净过滤面积(㎡) | 62 | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | |
| 收尘器室数 (个) | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 | |
| 滤袋总数(条) | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 512 | |
| 收尘器阻力(Pa) | 1470-1770 | |||||||||
| 收尘器承受负压(Pa) | 5000 | |||||||||
| 进口气体含尘浓度(g/m³) | <200 | <1000 | ||||||||
| 出口气体含尘浓度(g/m³) | <0.03 | |||||||||
| 清灰压缩空气 | 压力(Pa) | (5-7)x10^5 | ||||||||
| 耗气量(m³/min) | 0.27 | 0.37 | 0.46 | 0.55 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |
| 脉冲阀 | 数量( 个) | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
| 规格(英寸) | 1-1/2” | 2-1/2” | ||||||||
| 提升阀 | 数量(个) | 3 | 4 | 6 | 4 | 5 | 6 | 7 | 8 | |
| ( 带气缸) | ||||||||||
| 规格 | Φ460, 汽缸直径Φ63 | Φ595，汽缸直径Φ100 | ||||||||
| 星型卸料装置 YJD-16 | 下料口 300x300，高度 400 mm，转速 41 r/min，减速电机功率 1.5 kW, 产量 39.4 m3/h | |||||||||
| 螺旋输送机 | 规格 | 无 N/A | 直径Φ300，产量 30m3/h( 填充率Φ=0.7) | |||||||
| 减速机 | 无 N/A | 型号 XWD2.2-5-1/59. 功率 2.2 kW | ||||||||
| 滤袋规格和材料 | 直径x 长度Φ130x2450, 涤纶针刺毡毛重 450g/㎡，使用温度 120℃ | |||||||||
| 保温层面积(㎡) | 26.5 | 34 | 41 | 48.5 | 70 | 94 | 118 | 124 | 166 | |
| 设备总重 ( 约值 ) (kg) | 3110 | 4400 | 5700 | 7000 | 8940 | 10750 | 12570 | 14380 | 16200 | |
备注：
1、表中的净过滤面积是指一个室清灰时的过滤面积 , 设备总重不包括保温层重量。
2、表中的耗气量是指工厂集中供气的情况 , 如设置单独空压机时, 表中耗气量要乘以1.3 系数。
