TFC|GFC反吹风布袋除尘器
反吹风布袋除尘器主要分为TFC系列和GFC系列；其中，TFC型(大型)-采用单仓单室组装而成，分正压式和负压式两种；GFC型(中型)-采用单排分室负压或双排分室负压式结构。该系列除尘器采用分室循环反吹清灰、下进风、内滤式结构，除尘效率高，可广泛应用于冶金、化工、建材、电力、粮食加工、机械等行业。本公司TFC、GFC系列反吹风布袋除尘器分为正压式和负压式，正压式有十个产品，负压式有二十一个产品，过滤风俗小于1m/s,处理风量29880—720000 m³/h，阻力小于1800Pa，TFC（正压式）系列适合大中型规模除尘，GFC（负压式）系列适合中小型除尘。
处理风量：29880—936000 m³/h
应用范围：冶金、化工、建材、电力、粮食加工、机械等行业。
适用物料：粉尘、烟气
1、在较小占地面积的情况下，可以处理大的风量；
2、采用内滤式除尘，粉尘均聚在滤袋内表面上，检修人员的劳动条件大为改善；
3、采用分室结构，可在不停机的情况下，进行维修、检查；
4、配套先进的清灰电控系统，具有自动控制、监测功能；
含尘气体由进气口进入上部箱体，经滤袋过滤后，净气进入中部箱体，由下花板两侧的开口至下部箱体，经出气口排出；气环箱通过反吹管与气源相通，由传动装置带动，沿着滤袋上下往复运动，当气环箱从上向下移动时，压缩空气通过气环管上的环状狭缝向滤袋内喷吹，附着在其表面的灰尘顺着自上而下的气流落下，滤袋得以清灰，后粉尘经排灰阀卸下。
| 型号 | 滤袋数(个) | 过滤面积(m2) | 过滤风速(m／min) | 风(m3/h) | 阻力(Pa) | 外型尺寸(m) | 重(t) | |
|---|---|---|---|---|---|---|---|---|
| 正压式 | TFC-5200 | 529 | 5200 | ＜1.0 | 312000 | ＜1800 | 16.05×8.2×26.3 | 170 |
| TFC-7800 | 888 | 7800 | 468000 | 23.85×8.2×26.3 | 240 | |||
| TFC-10400 | 1184 | 10400 | 624000 | 16.05×16.4×26.3 | 310 | |||
| TFC-13000 | 1480 | 13000 | 780000 | 23.85×16.4×26.4 | 380 | |||
| TFC-15600 | 1776 | 15600 | 936000 | 31.65×16.4×26.3 | 450 | |||
| 负压式 | TFC-4000 | 448 | 4000 | 240000 | 11.1×15.6×24.8 | 240 | ||
| TFC-6000 | 672 | 6000 | 360000 | 15.65×15.6×24.8 | 240 | |||
| TFC-8000 | 860 | 8000 | 480000 | 20.2×15.6×24.8 | 320 | |||
| TFC-10000 | 1120 | 10000 | 600000 | 24.7×15.6×24.8 | 400 | |||
| TFC-12000 | 1344 | 12000 | 720000 | 29.25×15.6×24.8 | 480 | |||
| GFC-280-4 | 336 | 1120 | 67200 | 7.64×3.647×15.31 | 38.8 | |||
| GFC-280-5 | 420 | 1400 | 84000 | 9.58×3.647×15.30 | 42 | |||
| GFC-280-6 | 504 | 1680 | 100800 | 11.52×3.647×15.16 | 50.26 | |||
| GFC-280-8 | 672 | 2240 | 134400 | 7.64×7.29×15.36 | 63.98 | |||
| GFC-280-10 | 840 | 2800 | 168000 | 9.58×7.29×15.36 | 72.12 | |||
| GFC-280-12 | 1008 | 3360 | 201600 | 11.52×7.29×15.34 | 81.68 | |||
| GFC-230-4 | 264 | 920 | 55200 | 7.64×3.05×15.08 | 36.4 | |||
| GFC-230-5 | 330 | 1150 | 69000 | 9.58×3.05×15.08 | 47.2 | |||
| GFC-230-6 | 396 | 1380 | 82800 | 11.53×3.05×15.8 | 54 | |||
| GFC-230-8 | 528 | 1340 | 110400 | 7.64×5.9×15.08 | 61.2 | |||
| GFC-230-10 | 660 | 2300 | 138000 | 9.58×5.9×15.08 | 67.4 | |||
| GFC-230-12 | 792 | 2760 | 165600 | 11.52×5.9×15.08 | 74.9 | |||
| GFC-140-4 | 160 | 560 | 33600 | 3.75×3.53×15.16 | 25 | |||
| GFC-140-6 | 240 | 840 | 50400 | 5.70×3.53×15.16 | 38 | |||
| GFC-140-8 | 280 | 1120 | 67200 | 7.64×3.53×15.16 | 50.7 | |||
| GFC-140-10 | 320 | 1400 | 8400 | 9.58×3.53×15.16 | 63 | |||
| GFC-140-12 | 480 | 1680 | 100800 | 11.52×3.53×15.16 | 75.7 | |||
| GFC-83-6 | 144 | 498 | 29880 | 4.3×3.5×13.9 | 23 | |||
| GFC-83-8 | 192 | 664 | 39840 | 5.64×3.5×13.9 | 30.7 | |||
| GFC-83-10 | 240 | 830 | 49800 | 7.1×3.5×13.9 | 38.4 | |||
| GFC-83-12 | 288 | 996 | 59760 | 11.5×3.5×13.9 | 47.3 | |||
易损件
| 序号 | 设备名称 | 使用部位 | 单 位 | 数 | 备注 |
|---|---|---|---|---|---|
| 1 | 滤袋 | 过滤室 | 条 | 4 | |
| 2 | 袋笼 | 过滤室 | 个 | 4 |
相关产品推荐
 |
 |

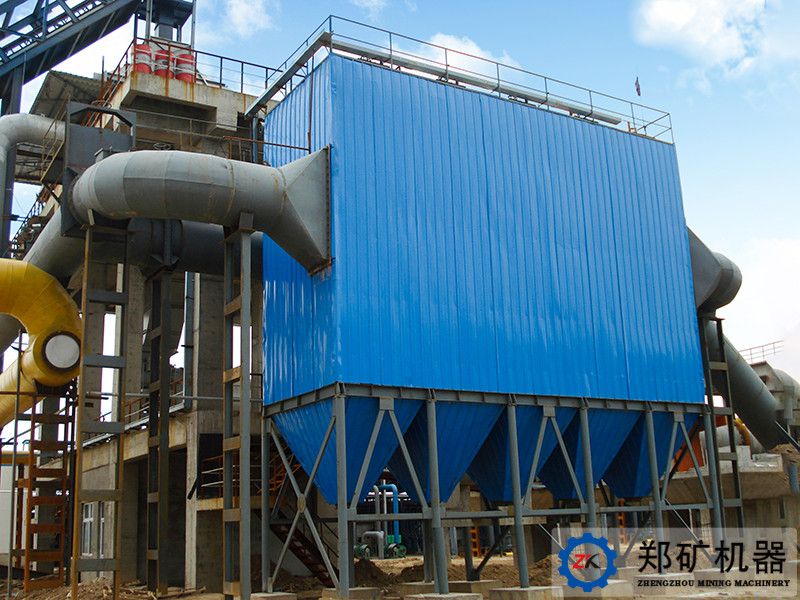

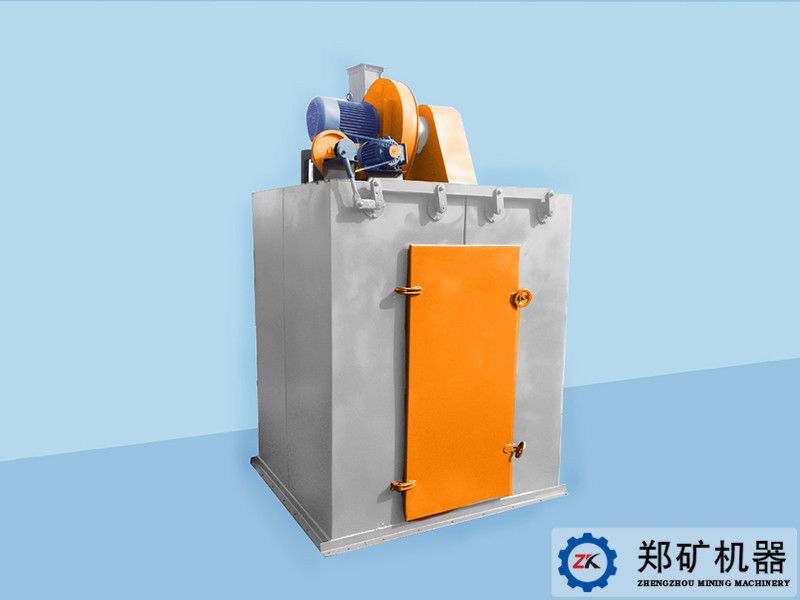

| 气箱布脉冲除尘器 | 机械振打除尘器 |
 |
 |

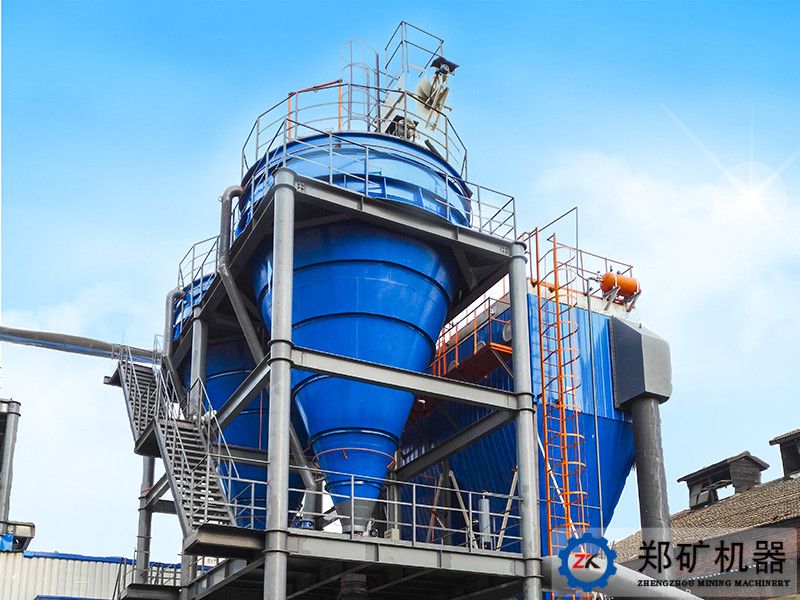

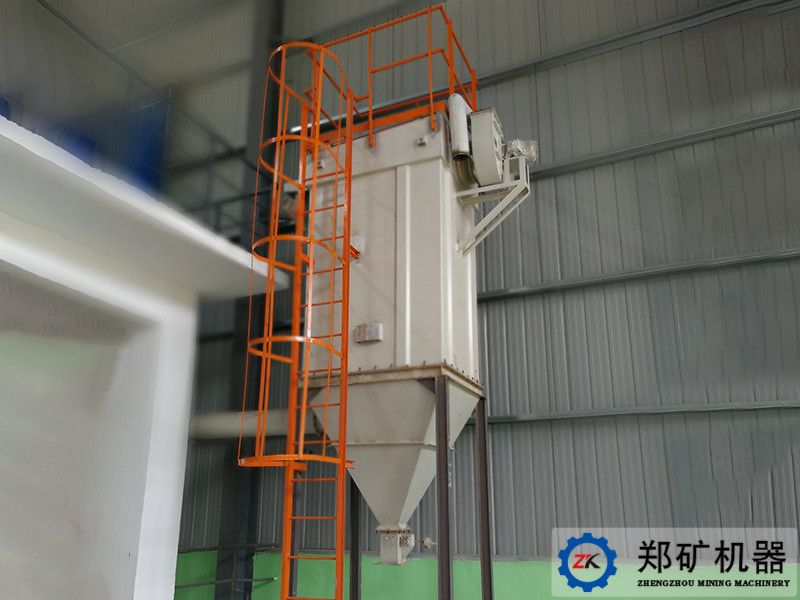

| 旋风除尘器 | ZM单机除尘器 |
